Серия Axial Flow 140

Лидер в отрасли


ЭФФЕКТИВНАЯ МОЩНОСТЬ ДЛЯ УБОРКИ

Независимо от культуры, состояния поля, размера фермы комбайны Case IH Axial-Flow позволяют получать больше зерна с сохранением высокого качества материала. Комбайны Axial-Flow входят в семейство машин Case IH с технологией эффективной мощности и обеспечивают исключительную экономию топлива и жидкостей, имея при этом впечатляющую мощность.

УПРАВЛЕНИЕ УБОРКОЙ УРОЖАЯ

  • Обеспечение всех необходимых средств для решения следующих задач:
    • - возможности простой регулировки параметров для удовлетворения требованиям к культуре и условиям в поле, а также снижения потерь зерна.
  • Ротор Case IH AFX:
    • - плавная подача культуры; - повышение выработки; - увеличение объема высококачественного зерна в бункере.


    МАКСИМАЛЬНОЕ ВРЕМЯ БЕЗОТКАЗНОЙ РАБОТЫ

  • Конструкция с меньшим количеством движущихся деталей для максимально полного использования коротких сезонов уборки.
  • Инновационные возможности:

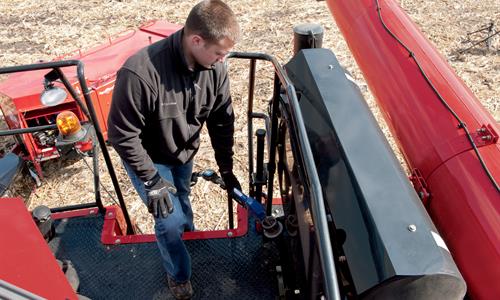

    • - очистка ротора от закупорки из кабины (на моделях 7240, 8240 и 9240); - самые длительные интервалы технического обслуживания в отрасли.

    НЕПРЕВЗОЙДЕННЫЕ УСЛОВИЯ ДЛЯ ОПЕРАТОРА

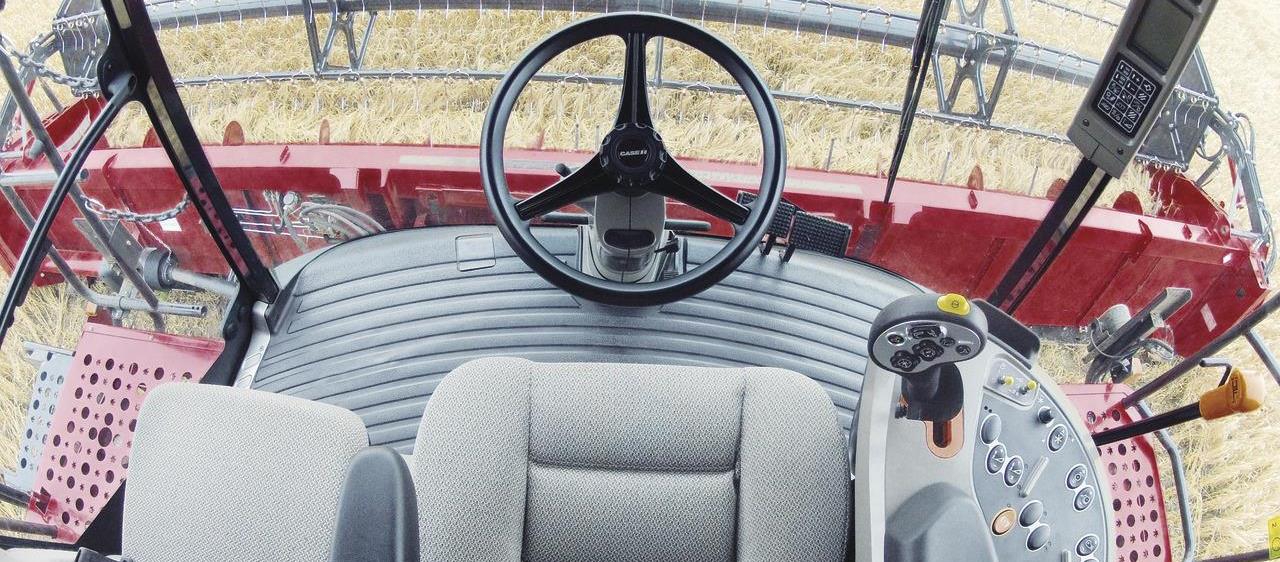

    Кабина Case IH Axial-Flow обладает следующими преимуществами:

  • больше пространства;
  • эргономичная конструкция;
  • панорамный обзор;

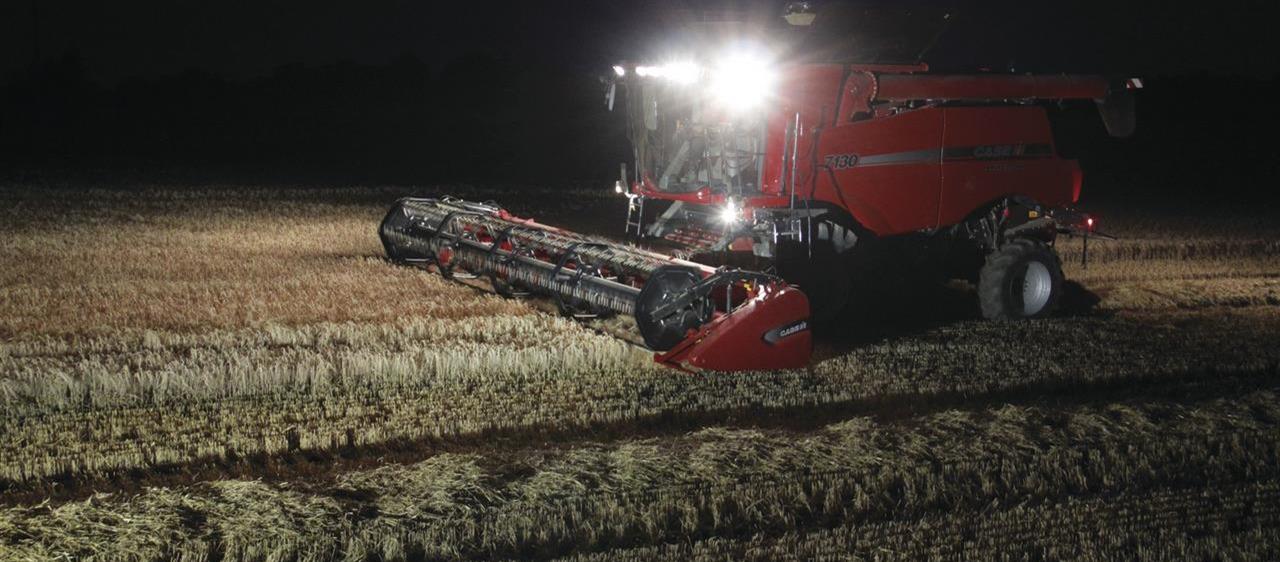

  • возможность длительной работы днем и ночью с лучшим в отрасли комфортом.


    • ЛУЧШАЯ В КЛАССЕ ЭФФЕКТИВНАЯ МОЩНОСТЬ

  • Лучшая в отрасли эффективная мощность, обеспечиваемая исключительно технологией СКВ (селективного каталитического восстановления) с самого начала работы.
  • Пониженное потребление топлива с автоматической установкой низкой скорости холостого хода без нагрузки и экономичным режимом движения по дороге.
  • Повышение мощности на 75 л.с. при высокой нагрузке и в сложных условиях.

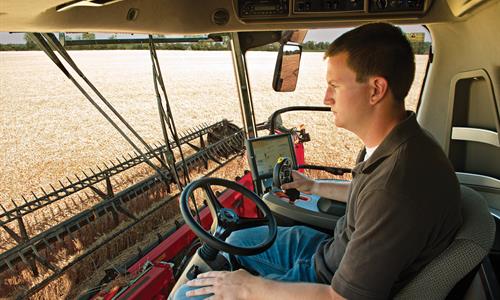

    • ИНТУИТИВНОЕ УПРАВЛЕНИЕ

  • Многофункциональный рычаг управления силовой установкой Case IH разработан для удобного размещения наиболее часто используемых элементов управления.
  • Более эффективная работа со следующими функциями:
    • - предварительные настройки культур;
    - возможность сохранения в памяти настроек для множества культур.
  • Производительность при работе в поле увеличена благодаря удобно расположенным функциям. Дисплей AFS Pro 700 с передовыми технологиями.

    • Смотреть больше элементов

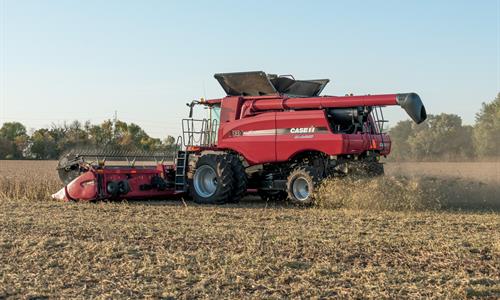

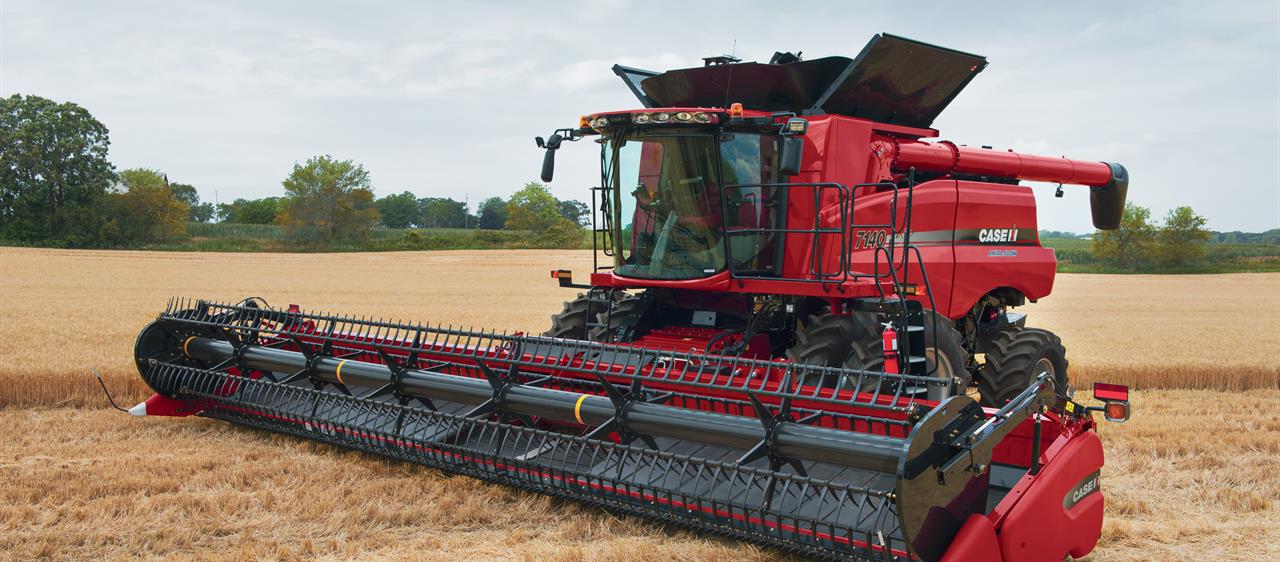

    Семейство Axial-Flow

    ВСТРЕЧАЙТЕ САМЫЙ ШИРОКИЙ МОДЕЛЬНЫЙ РЯД В ОТРАСЛИ

    Case IH предлагает самый широкий модельный ряд для самых разных применений, включая две модели класса VII, позволяющие производителям адаптировать машину в соответствии со своими требованиями. Начиная от простого комбайна класса V Axial-Flow 5140 мощностью 265 л.с. и заканчивая мощным комбайном класса IX Axial-Flow 9240 с максимальной мощностью 625 л.с., вы сможете найти комбайн Axial-Flow, идеально отвечающий вашим требованиям. Все компоненты системы серии Axial-Flow от жатки до разбрасывателя тщательно подбираются для обеспечения эффективности и производительности. Машины серии Axial-Flow отличаются простотой и надежностью. Они имеют наименьшее число компонентов привода и самый большой интервал регулярного технического обслуживания в отрасли. Они также лидируют в отрасли с такими функциями, как самые большие системы очистки, самые инновационные системы привода, самый большой выбор жаток.


    Основные принципы

    ПРОСТОТА

  • Конструкция предполагает уменьшение числа движущихся деталей для обеспечения непревзойденной надежности и упрощения обслуживания.

    • ПРИГОДНОСТЬ ДЛЯ РАЗЛИЧНЫХ ВИДОВ КУЛЬТУР

  • Конструкция позволяет производить уборку более 134 типов зерна в различных условиях.
  • Достаточная универсальность для соответствия разнообразным требованиям к уборке.

    • ПОДХОДЯЩАЯ ПРОИЗВОДИТЕЛЬНОСТЬ

  • Подающее устройство, ротор, система отбора зерна, система обработки пожнивных остатков и система питания Axial-Flow оптимизируют подачу культуры и позволяют достичь максимальной производительности.

    • КАЧЕСТВО ЗЕРНА

  • Аккуратный обмолот зерна за зерном является характерной особенностью конструкции Axial-Flow.
  • Вся система спроектирована для снижения повреждений зерна, от этапа подачи до этапа очистки.

    • ЭКОНОМИЯ ЗЕРНА

  • Тщательный обмолот и эффективное отделение позволяют получить больший объем зерна и большую выгоду.

    • СТОИМОСТЬ ПЕРЕПРОДАЖИ

  • Впечатляющая стоимость перепродажи для последующих владельцев.
  • Доступен широкий выбор дополнительных комплектов для повышения производительности, обновления технологий, увеличения производительности обеспечения максимальной окупаемости.

    • Смотреть больше элементов

    Эффективная мощность


    ПРЕИМУЩЕСТВА В МОЩНОСТИ

    Комбайны серии Axial-Flow 40 имеют высокую мощность, улучшенную топливную экономичность, увеличенные интервалы обслуживания и минимальный объем планового технического обслуживания.

    ПРОДУКТИВНОСТЬ AXIAL-FLOW

  • Продуктивность зависит от нескольких переменных:
    • - тип культуры;
    - состояние культуры;
    - своевременность уборки урожая;
    - настройки машины;
    - опыт оператора.
  • Неблагоприятные условия для уборки в начале сезона приводят к более низкой продуктивности по сравнению с идеальными условиями уборки в конце сезона с оптимизированными настройками машины.
  • Производительность машины зависит от условий среднее отклонение в продуктивности между каждой моделью Axial-Flow составляет от 10 до 20 процентов.

    • ПРОДУКТИВНОСТЬ AXIAL-FLOW

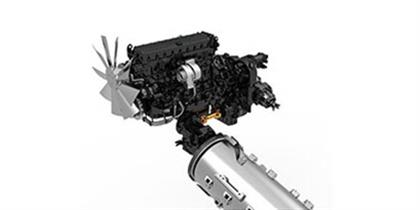

  • Двигатели Case IH FPT обеспечивают дополнительную мощность и экономию топлива.
    • - Комбайн Axial-Flow 5140: двигатель Case IH FPT объемом 6,7 л
    . - Комбайны Axial-Flow 6140, 7140: двигатель Case IH FPT объемом 8,7 л.
  • Двигатели серии 40 обеспечивают прибавку до 75 л.с. для работы в более сложных условиях и с более высокой нагрузкой.

    • Смотреть больше элементов

    Однороторная технология

    СТРЕМЛЕНИЕ УЛУЧШИТЬ ОДНОРОТОРНУЮ КОНСТРУКЦИЮ

    За те 38 лет, которые прошли после представления первого комбайна Axial-Flow с однороторной конструкцией, мы занимались улучшением характеристик этой технологии. Теперь эта технология доступна на шести моделях, каждая из которых обеспечивает превосходное качество зерна и имеет высокую общую ценность. Мы еще на ранних этапах разработки убедились в том, что однороторная конструкция имеет большие перспективы. Сейчас мы являемся единственным производителем, который рад предложить вам эту технологию.

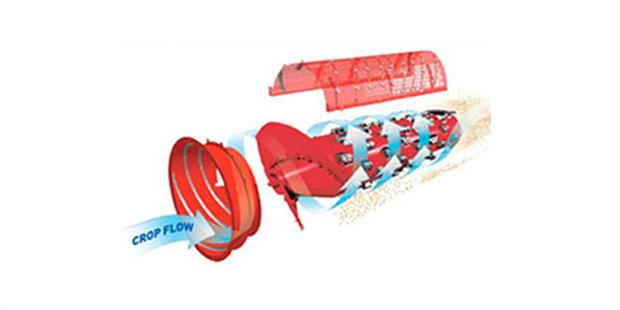

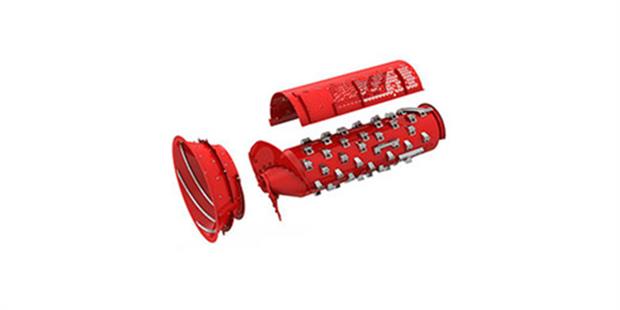

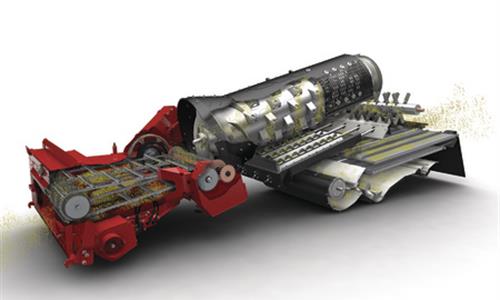

    РОТОРЫ AXIAL-FLOW

  • Однороторная технология Axial-Flow является ведущей технологией в отрасли с 1977 г. В комбайнах серии 40 используются эти продвинутые технологии производства роторов.
  • Данная революционная технология Case IH позволяет получить превосходное качество зерна и наибольшую эффективность среди всех остальных комбайнов на рынке.
  • Единый ротор с концентрическим барабаном для обмолота и отделения с меньшим числом деталей, регулировок и меньшим временем обслуживания.
  • Эффективное перемещение культуры по барабану ротора независимо от вида культуры и условий для обеспечения непрерывной и контролируемой подачи.

  • Многопроходный обмолот и отделение за счет центробежной силы под всеми углами позволяют получить следующий результат:
    • - более полный и аккуратный обмолот;
    - улучшенное отделение зерна;
    - меньшее повреждение зерна;
    - плавная и непрерывная подача культуры: снижает нагрузки на силовую установку; экономит топливо; снижает износ компонентов обмолота.

    Смотреть больше элементов

    Системы привода


    ВЫБЕРИТЕ ПОДХОДЯЩУЮ МОДЕЛЬ

    Комбайны серии Axial-Flow 40 имеют повышенную мощность, улучшенную топливную экономичность, увеличенные интервалы обслуживания и минимальный объем планового технического обслуживания.

    ПРОСТОТА И НАДЕЖНОСТЬ

  • Эксклюзивная трехскоростная коробка передач обеспечивает максимальный обхват ленты наряду с эффективной передачей мощности от двигателя к ротору:
    • - обеспечивает также перекрытие скоростей для увеличения срока службы ленты;
    - трехскоростной диапазон обеспечивает оптимальное позиционирование для часто используемых скоростей ротора.
  • В результате снижается пробуксовка ленты, увеличивается надежность и срок службы.


    • ИСКЛЮЧИТЕЛЬНАЯ МОЩНОСТЬ И БЕССТУПЕНЧАТАЯ ТРАНСМИССИЯ (CVT): ПОВЫШЕННАЯ МОЩНОСТЬ И СОКРАЩЕНИЕ ПРОСТОЕВ

  • Обеспечение повышенной мощности и сокращение простоев благодаря выделенному приводу ротора и отдельному приводу для подающего устройства.
  • Эффективный механический привод на всех передачах с гидравлическим мотором для регулировки скорости.
  • Уникальная функция очистки ротора от закупорки позволяет запустить ротор в обратном направлении из кабины.
  • Трехскоростная коробка передач ротора оптимизирует скорость работы для обеспечения наибольшей эффективности.
  • Удобство плавной регулировки гидравлической системы и эффективная передача мощности механической системы.
  • Кроме того, наличие уникальных возможностей для использования в поле:
    • - запатентованная синхронизация жатки со скоростью движения;
    - самые длительные интервалы технического обслуживания в отрасли.

    РЕДУКТОР НИЖНЕГО ПОДАЮЩЕГО УСТРОЙСТВА

  • Соответствие высоким требованиям к мощности для кукурузоуборочных приставок с измельчителями и более крупных жаток.
  • Обеспечение эффективной и плавной передачи мощности к жатке.


    • ЗАПАТЕНТОВАННЫЕ РЕВОЛЮЦИОННЫЕ ПРИВОДЫ POWER PLUS С БЕССТУПЕНЧАТОЙ ТРАНСМИССИЕЙ

  • Приводы с бесступенчатой трансмиссией CVT специально созданы для удовлетворения требований к повышенной мощности комбайнов 7240, 8240, 9240.
  • Уникальное технологическое новшество, не встречающееся на машинах других производителей.

    • РЕДУКТОР ПРОМЕЖУТОЧНОГО ПОДАЮЩЕГО УСТРОЙСТВА

  • Эффективно передает мощность к верхнему валу жатки и дополнительному спиральному барабану для камней (если установлен).
  • Не требует цепей и ремней.
  • Защищает питатель с помощью фрикционной муфты на валу подающего устройства и муфты с радиальным расположением шпилек на барабане питателя.


    • ЗАПАТЕНТОВАННАЯ СИСТЕМА АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ СКОРОСТИ ПОДАЮЩЕГО УСТРОЙСТВА И ИЗМЕНЕНИЯ НАПРАВЛЕНИЯ ВРАЩЕНИЯ РОТОРА ИЗ КАБИНЫ

    Доступна на комбайнах 7240, 8240, 9240:

  • Расположенная в кабине электронная система управления скоростью подающего устройства автоматически синхронизирует скорость питателя со скоростью движения. Снижает потери зерна при использовании кукурузоуборочной приставки.
  • По мере того как культура становится тоньше и комбайн ускоряется, скорость жатки и подающего устройства автоматически изменяется, чтобы подавать больше зерна в бункер.
  • Система привода Power Plus с бесступенчатой трансмиссией оснащена органами управления в кабине, которые позволяют оператору встряхивать и (или) полностью изменять направление движения подающего устройства или ротора, чтобы удалять комки.

    • Смотреть больше элементов

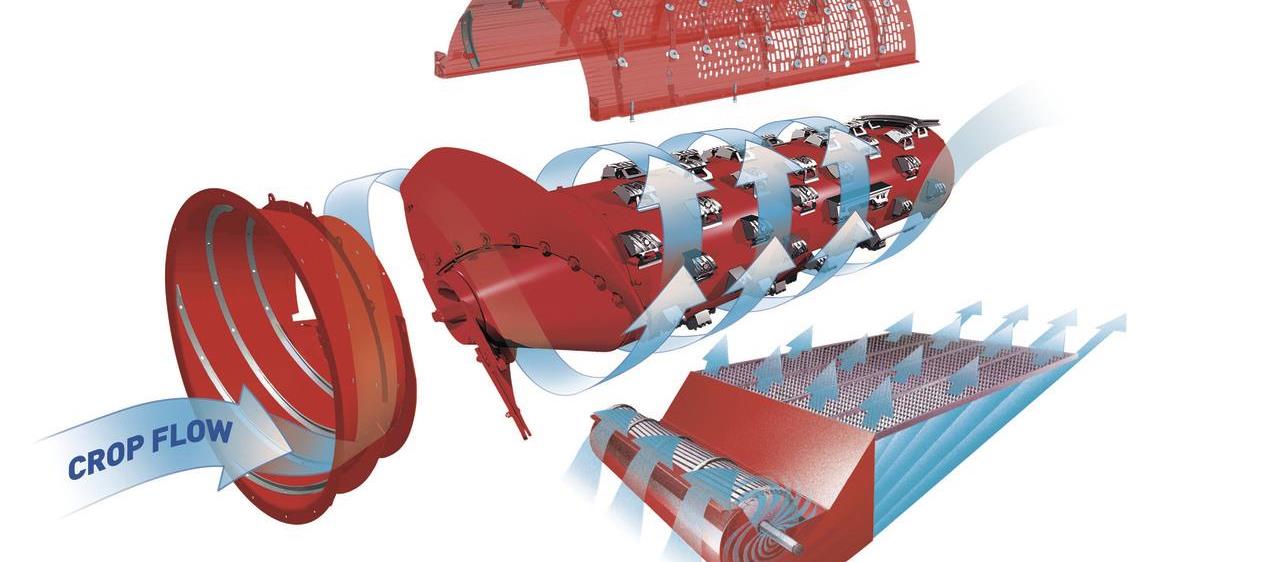

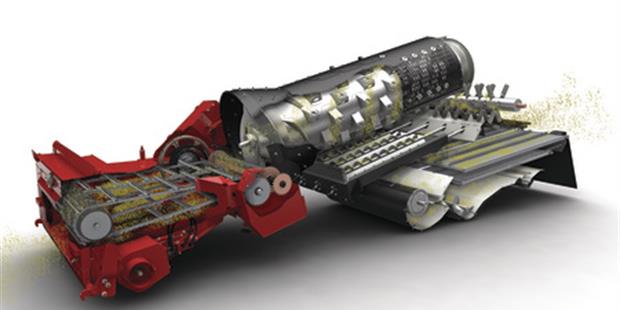

    Обмолот и отделение

    КОНТРОЛИРУЙТЕ УБОРКУ

    Мы были первой компанией, занимавшейся разработкой роторов в 1960-х годах. С тех пор все улучшения и совершенствования привели к созданию вершины роторной технологии, ротора AFX. Ротор оснащен крыльчатками с постоянным шагом, которые захватывают культуру и воздух в ротор. Конфигурацию ротора AFX можно изменять в зависимости от культуры и условий обмолота, используя прямые планки, бичи молотильного барабана с зубцами, спиральные ворошители. Конструкции ротора и барабана, предлагаемые конкурентами, могут снижать производительность и увеличивать повреждение зерна из-за неэффективных конструкций подачи и управления культурой.



    СОЕДИНИТЕЛЬНЫЙ КОНУС И РОТОРНЫЕ РАБОЧИЕ КОЛЕСА

  • Запатентованные лопатки соединительного конуса и роторные рабочие колеса перемещают культуру из подающего устройства и аккуратно ускоряют ее до скорости обмолота.
  • Отсутствие необходимости в движущихся деталях для аккуратного ускорения культуры до скорости обмолота.
  • Обеспечение максимальной производительности с уменьшением повреждения культуры.
  • Соединительный конус и рабочее колесо захватывают приблизительно 31,15 куб. м (1100 куб. футов/с) через подающее устройство, обеспечивая улучшенный обзор даже в условиях сильной запыленности.

    • axial-flow-140-features-06-2.jpg

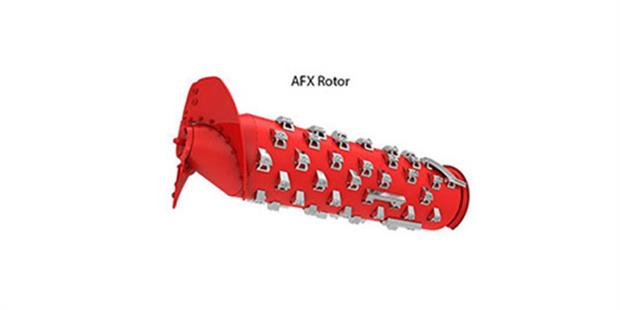

    РОТОР AFX

  • Конструкция ротора AFX диаметром 76,2 см (30 дюймов) обеспечивает многопроходный обмолот вместе с отделением под действием центробежной силы.
  • Ротор для риса ST разработан для тяжелых условий обработки риса, обеспечивая при этом равномерную подачу и улучшенные рабочие характеристики.
  • Ротор ST: общий диаметр трубы ротора уменьшен, а добавление более высоких бичей молотильного барабана позволяет большему объему жестких стеблей риса проходить по всей длине ротора.

    • axial-flow-140-features-06-3.jpg

    ПРИВОД РОТОРА

  • Все роторы серии 240 приводятся единственным в отрасли приводом Power Plus с бесступенчатой трансмиссией, передающий мощность к ротору через вал.
  • Привод с бесступенчатой трансмиссией позволяет очищать и изменять направление вращения ротора из кабины.
  • Комбайн можно использовать на полной мощности, не боясь засорения ротора или пробуксовки ремня ротора.

    • axial-flow-140-features-06-4.jpg

    БАРАБАН РОТОРА

  • Высокая производительность отделения означает уборку большей доли выращенного и увеличенную прибыль.
  • Это особенно важно производителям, выращивающим такие плотные культуры, как кукуруза. Очистка в направлении 360 градусов является основным преимуществом комбайнов Axial-Flow.
  • Очистка в комбайне Axial-Flow осуществляется за счет силы тяжести и центробежной силы.

    • axial-flow-140-features-06-5.jpg

    ЛОПАТКИ БАРАБАНА РОТОРА

  • Регулируемые лопатки с болтовым креплением к барабану определяют поток культуры для максимального повышения производительности.
  • Лопатки барабана можно настраивать, чтобы регулировать скорость движения культуры.

    • axial-flow-140-features-06-6.jpg

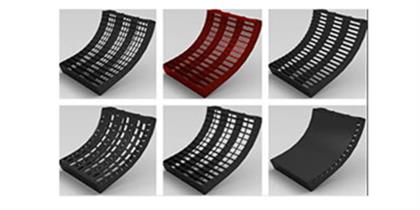

    МОДУЛИ И РЕШЕТКИ

  • К модулям имеется простой доступ. Их можно легко устанавливать и снимать.
  • Масса составляет около 18 кг.
  • Установка и снятие легко осуществляется с обеих сторон комбайна.
  • На комбайнах серии 40 установлены разные модули и решетки разного типа. Они позволяют изменять конфигурацию в соответствии с разными типами культур и условиями уборки.

    • Смотреть больше элементов

    Очистка


    ОБРАЗЕЦ ЗЕРНА — ПРЕКРАСНОЕ ДОКАЗАТЕЛЬСТВО

    Высокопроизводительным комбайнам требуются большие и производительные системы очистки. Мощность системы очистки в комбайнах Axial-Flow соответствует размеру машины, что обеспечивает высочайшую эффективность, высокое качество образца зерна и экономию. Очистной вентилятор с поперечным потоком имеет запатентованную конструкцию, позволяющую получать неизменно высококачественные образы зерна независимо от условий уборки. Результатом является чрезвычайно высокое качество зерна, что идеально подходит для пищевых культур или культур, выращиваемых производителем, которому требуется максимальная отдача от машины.

    СКАТНАЯ ЗЕРНОВАЯ ДОСКА

  • В комбайнах Axial-Flow серии 240 используется активная скатная зерновая доска, обеспечивающая перемещение зерна и примесей в зерне в систему очистки.

    • РЕШЕТА

    Ведущие в отрасли системы очистки Case IH обеспечивают надежную работу. В отрасли, связанной с уборкой урожая, объем очистки имеет значение.

  • Имея невероятную площадь сит 6,31 м², серия Axial-Flow 240 устанавливает высокий стандарт в отрасли.
  • В большинстве случаев Case IH предлагает самую большую систему очистки.

    • ВЕНТИЛЯТОР CROSS FLOW

  • Для очистки требуется мощный воздушный поток и обеспечение непрерывной сбалансированной подачи воздуха.
  • Очистной вентилятор Cross Flow решает обе эти задачи.
  • Воздух подается на всю ширину вентилятора сверху, а не сбоку.
  • Поступив на вентилятор, воздух завихряется и разгоняется, попадая на все решето сбалансированным потоком.

    • Смотреть больше элементов

    Обработка пожнивных остатков

    ПРОСТАЯ И ЭФФЕКТИВНАЯ ОБРАБОТКА ПОЖНИВНЫХ ОСТАТКОВ

    Система обработки пожнивных остатков Case IH способна обрабатывать самые жесткие пожнивные остатки, характерные для новых культур, созданных с помощью генетики. Мы предлагаем широкий ассортимент функций обработки пожнивных остатков с учетом потребностей домашнего скота и требований к обработке почвы. Система обеспечивает равномерную обработку по всей ширине увеличенной жатки комбайнов серии Axial-Flow 40, помогает подготовить землю к следующему сезону и оптимально формирует валки.


    АГРОНОМИЧЕСКИ ПРОДУМАННЫЙ ПЛАН ОБРАБОТКИ ПОЖНИВНЫХ ОСТАТКОВ

  • Множество различных возможностей управления пожнивными остатками для обеспечения точного соответствия вашим потребностям.
  • Превосходное качество измельчения и распределения для подготовки посевного слоя на следующие годы.
  • Вертикальные разбрасыватели предоставляют 3 опции разбрасывания:
    • - формирование валков из всех пожнивных остатков; - разбрасывание всех пожнивных остатков; - формирование валков из стеблей и разбрасывание половы.

    ВЕРТИКАЛЬНЫЙ РАСПРЕДЕЛИТЕЛЬ.

  • Оптимальная ширина распределения для жаток шириной до 1371,6 см (45 футов).
  • Регулируемые 3-сторонние лотки для управления распределением.
  • Регулятор скорости распределения в кабине.
  • Дополнительные органы управления следующими компонентами в кабине:
    • - лотки распределителя; - дверца для валка; - панель распределения.

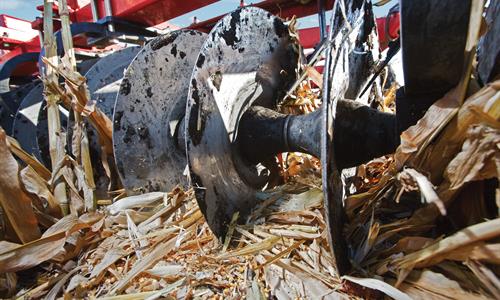

    ИЗМЕЛЬЧИТЕЛЬ

    Шесть вариантов обработки пожнивных остатков в соответствии с предъявляемыми требованиями.

  • Разгрузочный битер — битер с 24 тупоконечными лезвиями.
  • Стандартный измельчитель — 24 лезвия.
  • MagnaCut Fine — 40 лезвий.
  • MagnaCut Extra Fine — 120 лезвий для максимального контроля пожнивных остатков при нулевой обработке почвы.


    • Улучшенная версия MagnaCut имеет регулятор разгрузочного отражателя в кабине, удаленный сдвиг измельчителя и управление контрножом.

    РАСПРЕДЕЛИТЕЛЬ С ДВУМЯ ДИСКАМИ

  • Гидравлический привод и регулируемая скорость для жаток шириной до 1219,2 см (40 футов).
  • Рекомендуется для обработки риса, однако может использоваться и для других культур.
  • Не обеспечивает возможности валкования соломы и распределения половы.

    • Смотреть больше элементов

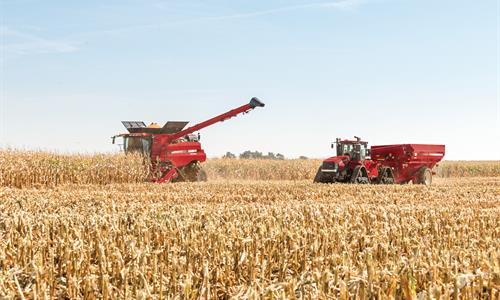

    Обработка зерна

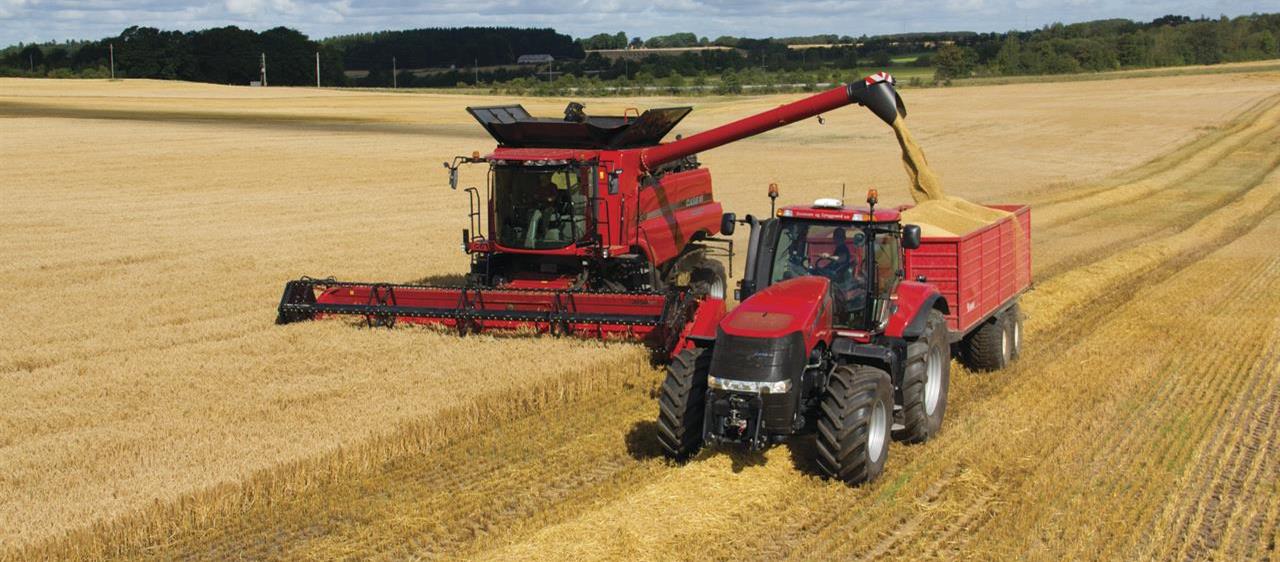

    УМЕНЬШЕНИЕ ВРЕМЕНИ РАЗГРУЗКИ

    Большие зерновые бункеры, удлиненные шнеки и быстроскладываемые удлинители бункеров, не требующие использования инструментов, входят в стандартную комплектацию всех моделей комбайнов Axial-Flow. Новая серия 40 с обновленной системой разгрузки поднимает планку еще выше, уменьшая время разгрузки до 40 процентов.

    ЭЛЕВАТОР ЧИСТОГО ЗЕРНА

  • Серия 240 оснащена элеватором чистого зерна чрезвычайно высокой производительности.
  • Элеватор может работать с двумя скоростями. Скорость регулируется перемещением приводного ремня на шкив высокой или низкой скорости.

    • СИСТЕМА РАЗГРУЗКИ С ДВОЙНЫМ ПРИВОДОМ

  • Дополнительно для моделей 7240 и 8240; входит в стандартную комплектацию модели 9240.
  • Позволяет отключать поперечные шнеки независимо от разгрузочного шнека.
  • Позволяет опустошать разгрузочный шнек при наличии зерна в бункере.
  • Снижает нагрузку при запуске за счет включения разгрузочного шнека на долю секунды раньше поперечных шнеков.

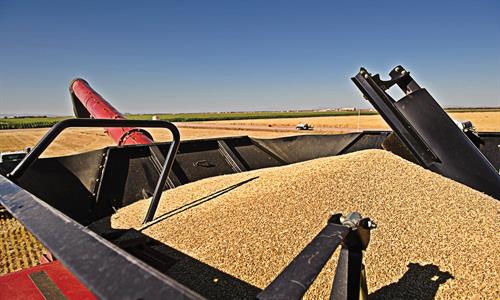

    • ЗЕРНОВОЙ БУНКЕР

  • 11100 л на модели 7240 и 14440 л на моделях 8240 и 9240.
  • Стандартные удлинения, которые быстро складываются без использования инструментов.
  • Дополнительные удлинения зернового бункера с приводом и органами управления в кабине.
  • Дополнительные складывающиеся крышки зернового бункера с приводом и органами управления в кабине (обеспечивают защиту зерна от воды и снега).

    • ВЫСОКАЯ СКОРОСТЬ РАЗГРУЗКИ

  • Модели 7240 и 8240 имеют скорость разгрузки 113 л/с, которая дополнительно увеличивается до 141 л/с.
  • Модель 9240 имеют скорость разгрузки 113 л/с, которая дополнительно увеличивается до 159 л/с.
  • Увеличенная скорость разгрузки означает сокращение времени, проводимого зерновозкой под разгрузочным шнеком.

    • ВАРИАНТЫ РАЗГРУЗОЧНОГО ШНЕКА

    От 6,7 м до 10,4 м.

    ПОВОРОТНЫЙ ВЫГРУЗНОЙ РУКАВ

  • Устанавливается дополнительно с фиксированным или складным разгрузочным шнеком.
  • Управление работой с помощью рукоятки управления силовой установкой.
  • Управление потоком зерна до 1,5 м.
  • Выполняет роль зерноуловителя при выключенном разгрузочном шнеке.

    • Смотреть больше элементов

    Рабочая среда оператора

    НЕПРЕВЗОЙДЕННЫЕ КОМФОРТ, ОБЗОР, УПРАВЛЯЕМОСТЬ

    Оснащаемые одной из самых больших и тихих кабин среди комбайнов крупнейших производителей, комбайны Axial-Flow имеют лучшее в отрасли остекление кабины и непревзойденные углы обзора, позволяющие контролировать всю жатку. Эргономичная и интуитивно понятная конструкция обеспечивают максимальный комфорт и производительность. Просто поднимитесь в кабину и наслаждайтесь работой.


    ВОЗМОЖНОСТИ ОТДЕЛКИ КАБИНЫ

    Кабина повышенного качества

  • Отделение для хранения под сиденьем для инструктора.
  • Центральные стойки с обивкой, полка сзади.
  • Руль из ПВХ.
  • Зеркала с ручной регулировкой.
  • Рулевая колонка с регулировкой по вылету.
  • Педали с упорами для ног.


    • Кабина класса «люкс»

  • Переносной холодильник.
  • Дополнительное место сзади.
  • Руль с обивкой из кожи.
  • Оконные шторки слева и сзади.
  • Зеркала с электроприводом.
  • Рулевая колонка с регулировкой по вылету.
  • Педали с упорами для ног.

    • ШТОРКИ

    Кабина повышенного качества

  • Тонированное стекло со шторкой спереди.


    • Кабина класса «люкс»

  • Шторка слева.
  • Дополнительная шторка справа.
  • Шторка для заднего стекла. Уменьшение бликов на экране монитора AFS Pro 700 от стекол кабины.

    • ОТДЕЛЕНИЯ ДЛЯ ХРАНЕНИЯ ВЕЩЕЙ

    Кабина повышенного качества

  • Фиксированные полки сзади и сбоку от сиденья.
  • Поддон для хранения под сиденьем.
  • Отделение для хранения под сиденьем для инструктора.
  • Бардачок с охлаждением/обогревом. Охлаждение или обогрев от системы управления отоплением, вентиляцией и кондиционированием воздуха (HVAC).


    • Кабина класса «люкс»

  • Отделение для хранения позади сиденья.
  • Отделения для хранения справа и слева от сиденья.
  • Правая центральная стойка содержит отделение для хранения с двумя полками.
  • Левая центральная стойка содержит отделение для хранения с тремя полками.

    • ОСВЕЩЕНИЕ

  • Хромированные ободья фонарей.
  • Стандартное освещение рабочих зон включает 8 галогенных ламп.
  • Дополнительные разрядные лампы высокой интенсивности (HID). 6 ламп высокой интенсивности и 2 галогенные лампы на крыше кабины для обеспечения максимальной видимости.
  • Доступно светодиодное освещение для больших расстояний. На крепления зеркал кабины можно установить до 4 ламп.

    • СИДЕНЬЕ ДЛЯ ИНСТРУКТОРА/РАБОЧАЯ ЗОНА

  • Сиденья с обивкой из ткани или из кожи (дополнительно).
  • Откидная спинка:
    • - может служить рабочей областью;
    - имеет подстаканники.
  • Обеспечивает простой доступ к розетке рядом с сиденьем.

    • ПРАВАЯ ПРИБОРНАЯ ПАНЕЛЬ

  • Новая конструкция многофункционального рычага управления силовой установкой для наилучшего управления уборкой урожая.
  • Элементы управления на правой приборной панели сгруппированы по функциями для простоты использования.
  • Подставка для мобильного телефона расположена в передней части правой приборной панели.

    • РУЛЕВАЯ КОЛОНКА И РУЛЬ

  • Улучшенная управляемость и повышенная видимость из кабины.
  • Особенности руля:
    • - эргономичный дизайн;
    - обивка из кожи для повышения удобства;
    - по умолчанию для кабины класса «люкс».
  • Пространство для ног:
    • - увеличенный диапазон перемещения сиденья обеспечивает больше пространства для ног и ступней;
    - подножки включены в стандартную комплектацию.

    МОБИЛЬНЫЙ ОФИС

  • Радио AM/FM с погодными радиостанциями в стандартной комплектации:
    • - дополнительный разъем 3,5 мм на радио;
    - 2 громкоговорителя.
  • Дополнительное радио AM/FM/CD/Bluetooth:
    • - 4 громкоговорителя;
    - USB-подключение;
    - дополнительный разъем 3,5 мм рядом с ключом зажигания (подключение iPod/MP3).
  • Держатель для мобильного телефона:
    • - конструкция позволяет отображать содержимое экрана телефона;
    - возможность соединения Bluetooth;
    - расположен непосредственно под монитором.

    ПЕРЕНОСНОЙ ЭЛЕКТРИЧЕСКИЙ ХОЛОДИЛЬНИК

  • В сиденье для инструктора встроен переносной электрический холодильник:
    • - по умолчанию в кабине класса «люкс».
  • Холодильник можно извлекать в конце каждого рабочего дня, чтобы взять домой, очистить или добавить продукты.
  • Холодильник можно включить в сеть для охлаждения продуктов во время поездки с места стоянки до поля.
  • Крышку можно закрепить так, чтобы она открывалась одновременно с сиденьем для инструктора, что облегчит доступ к холодильнику.
  • В комплекте с холодильником идут два провода.

    • Смотреть больше элементов

    Интуитивное управление


    ПРЕВОСХОДЯЩАЯ ОЖИДАНИЯ КОНСТРУКЦИЯ, СОЗДАННАЯ НА ОСНОВЕ ПОЖЕЛАНИЙ ЗАКАЗЧИКОВ

    Разработка конструкции комбайнов Case IH Axial-Flow ведется с учетом пожеланий наших заказчиков. Это позволяет создать комбайн, который интуитивно понятен, прост в использовании, настройке, регулировке. Все в этих машинах отвечает вашим уникальным потребностям, начиная от удлинителей, не требующих использования инструментов, и заканчивая ситами с электронной регулировкой.

    УПРАВЛЕНИЕ ОДНИМ КАСАНИЕМ

  • Крупные зерновые бункеры с быстроскладываемыми удлинителями, не требующими использования инструментов, входят в стандартную комплектацию всех моделей комбайнов Axial-Flow.
  • Дополнительные складываемые из кабины удлинители и чехлы обеспечивают расширенные возможности управления для оператора и возможность складывания их для транспортировки или хранения нажатием одного переключателя.

    • ДОСТУПНЫЕ ВЕРСИИ С ГУСЕНИЦАМИ

  • Передний мост комбайнов серии 240 может быть оснащен надежной системой гусеничной подвески Quadtrac.
  • Она используется для повышения проходимости и уменьшения уплотнения почвы.
  • Две резиновых гусеницы шириной 91,44 см (36 дюймов) уменьшают давление на почву на 50–60%. Доступны также дополнительные резиновые гусеницы шириной 76,2 см (30 дюймов).
  • Гусеницы позволяют свести к минимуму нарушение слоя почвы поля и обеспечивают мягкое, комфортное движение.

    • АВТОМАТИЧЕСКАЯ НАСТРОЙКА КУЛЬТУР

    Кабина повышенного качества

  • Автоматическая настройка культур сохраняет до десяти разных настроек машины и 80 заводских предустановок культур.
  • Для каждого типа культуры можно сохранить несколько определенных пользователем рабочих условий.
  • Все настройки можно перемещать между машинами.


    • СТАНДАРТНАЯ РЕГУЛИРОВКА СИТА В КАБИНЕ

  • Ситами с электронной регулировкой легко управлять из кабины.
  • Скатная зерновая доска, предварительное сито, верхнее и нижнее сита, очистной вентилятор оснащены системами автоматического выравнивания для максимального снижения потерь зерна и повышения эффективности.

    • Смотреть больше элементов

    Система автоматического наведения AFS AccuGuide

    НЕ РАБОТАЙТЕ ВСЛЕПУЮ. ПЕРЕВЕДИТЕ УБОРКУ НА НОВЫЙ УРОВЕНЬ

    Установленная на заводе система автоматического наведения AFS AccuGuide имеет непревзойденную точность и удобство, позволяя максимально увеличить производительность. Построение системы на основе комбайна в компании Case IH гарантирует надлежащую установку и испытания, а также высокий уровень качества. Это также избавляет от ожидания установки дополнительных компонентов техником. Система автоматического наведения упрощает вашу работу, а мы упрощаем процесс.


    ДИСПЛЕЙ AFS PRO 700

  • Дисплей AFS Pro 700 с механизмом отслеживания сортов позволяет оперативно отслеживать урожайность, а также управлять функциями машины/системы наведения.
  • Совместимость с любым оборудованием Case IH.
  • Возможность легкой переноски в кабину трактора для управления посадочной машиной или в опрыскиватель для создания карты внесения.

    • ТОЧНЫЕ КОМПОНЕНТЫ ДЛЯ МАКСИМАЛЬНОЙ УРОЖАЙНОСТИ

  • AFS AccuGuide — это простая в использовании система автоматического наведения, исключающая необходимость рулевого управления на открытых полях.
  • Гарантия точной работы и обеспечение формирования валков во весь размер жатки, а также равномерная обработка поля.
  • Точность режима кинематики реального времени (Real Time Kinematic) обеспечивает правильность каждого прохода и позволяет оптимизировать продуктивность машины.
  • Управление шаблонами движения и снижение уплотнения грунта.
  • Дисплей, контроллер и приемник свободно перемещаются вместе с оборудованием и обеспечивают неизменную точность автоматического наведения с погрешностью менее дюйма.

    • ИНФОРМИРОВАНИЕ О ВСЕХ СОБЫТИЯХ ЧЕРЕЗ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

  • Настольное программное обеспечение AFS собирает информацию о вашем хозяйстве из множества источников и предоставляет необходимую информацию.
  • Вы можете накладывать карты урожайности и влажности на спутниковые фотографии, а также объединять дополнительную полезную информацию с точным земледелием.
  • Возможность индивидуальной настройки таблиц, графиков и многослойных карт для дальнейшего анализа сортов и гибридов, плотности посадки и топографии почвы.
  • Возможность сопоставления размеров и урожайности каждого поля по годам.

    • ОТСЛЕЖИВАНИЕ ПРОЦЕССА УБОРКИ УРОЖАЯ

  • Все комбайны Case IH Axial-Flow уже с завода поставляются со встроенными датчиками отслеживания урожайности и влажности.
  • Дисплеи AFS Pro 700 выступают в роли единого интерфейса для калибровки датчиков, просмотра информации об урожае и влажности, отслеживания рабочих характеристик комбайна и управления функциями машины.

    • АВТОМАТИЧЕСКАЯ РЕГУЛИРОВКА ШИРИНЫ СРЕЗА

  • Система автоматической регулировки ширины среза регулирует ширину среза комбайна при движении по полю или рядку неправильной формы, а также по ранее убранным участкам.
  • Система исключает неточные расчеты площади и урожайности при использовании приемника GPS.

    • ОТСЛЕЖИВАНИЕ СОРТОВ AFS

  • Система отслеживания сортов AFS ведет точный автоматический учет сортов семян, внесений и рабочих характеристик от посадки до уборки урожая.
  • Используйте данные с момента посадки для учета вплоть до 30 различных сортов семян по каждому полю в сочетании с данными об урожайности и влажности, собранными в момент уборки, для осуществления простого и точного анализа характеристик сортов.

    • АВТОМАТИЧЕСКАЯ НАСТРОЙКА КУЛЬТУР (ACS)

  • Предоставляет оператору возможности выбрать тип культуры, а комбайну настроить базовые функции.
  • Оператор также может сохранить настройки своего комбайна для использования в качестве справки в дальнейшем.
  • Дополнительной приятной функцией является возможность замедления очистного вентилятора при развороте на краю поля.
  • Возможность не только задания автоматических настроек культур для режима уборки урожая, но и настройки действий на краю поля для увеличения производительности.

    • АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ СКОРОСТЬЮ ПОДАЧИ

  • Дополнительная функция на всех комбайнах серии 240, которая повышает производительность и эффективность.
  • Скорость комбайна будет изменяться с учетом мощности двигателя и потерь зерна в очистке комбайна.
  • Скорость комбайна будет автоматически регулироваться с учетом условий уборки.
  • Управление скоростью подачи включается с помощью многофункциональной рукоятки.

    • Смотреть больше элементов

    Максимальное время безотказной работы


    ИЗВЛЕКИТЕ МАКСИМАЛЬНУЮ ПОЛЬЗУ ИЗ КАЖДОГО СЕЗОНА

    Имея меньшее число движущихся деталей, простые и надежные комбайны Axial-Flow вот уже 38 лет позволяют максимально полно использовать короткие сезоны уборки урожая. Управляемые из кабины дополнительные крышки зернового бункера позволяют значительно экономить ценное время. Механическим приводом могут оснащаться и удлинители зернового бункера на комбайнах серии 40. Кроме того, приводы Power Plus с бесступенчатой трансмиссией на моделях серии 240 развивают большую мощность, уменьшают время простоя машины и обладают такими уникальными возможностями работы в поле, как запатентованная синхронизация жатки со скоростью движения для обеспечения равномерного потока материала от жатки к разбрасывателю.

    ПРОСТОТА ТЕХОБСЛУЖИВАНИЯ

  • Удобный доступ к следующим важным зонам:
    • - гидравлическая система;
    - аккумуляторные батареи;
    - фильтры;
    - зерновой бункер.
  • Возможность быстро и просто проводить мелкое техобслуживание.
  • Меньшее число ремней и цепей для регулировки и техобслуживания.
  • Удобные боковые дверцы для проверок, поручни, служебное освещение и нескользящие поверхности на всех платформах делают работу более простой и безопасной.

    • СЛУЖБА ПОДДЕРЖКИ CASE IH

  • Компания Case IH разработала уникальную обучающую компьютерную программу, чтобы вы смогли лучше понимать устройство компонентов, принцип работы и регулировки комбайнов Axial-Flow.
  • Этот обучающий курс разделен на два уровня для новичков и опытных операторов комбайнов.

    • ОБОРУДОВАНИЕ, ФИНАНСИРОВАНИЕ И ПОДДЕРЖКА

  • Дилеры компании Case IH помогут вам подобрать оборудование в соответствии с выполняемыми операциями.
  • Мы предлагаем решения, удовлетворяющие всем требованиям к уборке урожая. Наш персонал поможет вам поддерживать оборудование в рабочем состоянии день за днем и сезон за сезоном.

    • Смотреть больше элементов

    Модели

    • Axial-Flow 6140

      Axial-Flow 6140

    Технические характеристики

    Axial-Flow 6140
    Двигатель
    Тип - Tier 4 B/Final Case IH - FPT
    Рабочий объем 8.7 л (531 куб. дюйм)
    Мощность (Номинальна/я М аксимальная) 348 л.с. (260 кВт)/ 411 л.с. (306 кВт)
    Увеличение мощности 63 л.с. (47 кВт)
    Увел-е мощ-ти при выгрузке по команде опер-ра 34 л.с. (25 кВт)
    Объем топливного бака/бака для мочевины 250 гал. (945 л)/ 43 гал. (166 л)
    Питатель
    Ширина питателя 45,5 дюйма (1156 мм)
    Длина питателя с/без камнеуловителя 45 дюймов (1143 мм)
    Тип привода питателя Ременной
    Система реверсивного хода Гидравлическая
    Подъемные цилиндры жатки стандопция 3,15 дюйма (80 мм) / 3,35 дюйма (85 мм)
    Диапазон бокового наклона, опция +⁄ − 5 градусов
    Камнеуловитель (опция) Молотильное устройство с уловителем
    Обмолот/сепарация
    Тип обмолота Роторный
    Привод ротора (тип/диаметр) Ременной привод / 30 дюймов (762 мм)
    Скорость ротора 250 – 1150 об/мин
    Кол-во подбарабаний/модулей 3
    Угол обхвата обмолота/сепарации 156.5º / 133º
    Решетки/модули сепарации 3
    Молотильное устройство стандарт/опция Молотильное устройство/интегральный измельчитель
    Шнековая плита Да
    Активная скатная зерновая доска Нет
    Контроль потерь зерна Стандартное оборудование
    Система очистки
    Ширина системы очистки 58 дюймов (1473 мм)
    Общая область сит 7,947 кв. дюйма (5,13 м2)
    Фикс. или саморегулирующаяся система очистки Фиксированная
    Угол наклона системы очистки (градусы) Н/П
    Регулировка сетчатых решеток (из кабины/ вручную) Стандартно Н/П
    Тип/привод очистного вентилятора С поперечным потоком в/ ариаторный ременной
    Скорость вентилятора 450 – 1 300 об/мин
    Диаметр вентилятора 11,4 дюйма (290 мм)
    Транспортировка и хранение
    Колосовой элеватор Обратная подача половы к ротору
    Зерновой элеватор (размеры/производ-ть) 8 × 11.1 дюйма (204 × 281 мм) / 4000 бушелей в час
    Объем зернового бункера 300 бушелей (10 570 л)
    Длина выгрузного шнека 25,8 футов (7,86 м)
    Скорость разгрузки 3,2 бушеля (113 л) в секунду
    Размеры
    Колесная база - мост 2WD / опц. мост PRA 150,2 дюйма (3815 мм) / 150,2 дюйма (3815 мм) - PGA
    Ширина (общ. с одинарными шинами, 120") 150,9 дюйма (3833 мм)
    Мин. масса (2WD, односкатн. приводные колеса ) 34 130 фунтов (15 481 кг)
    Станд. масса (2WD, двускат. приводные колеса) 37 130 фунтов (16 842 кг)
    Высота кабины 153,8 дюйма (3907 мм)

    Навесное оборудование

    • Жатки подборочных комбайнов

    • Жесткая жатка

    • Кукурузоуборочная приставка

    • Жесткий полотенный транспортер

    • Гибкий полотенный транспортер

    • Шарнирная головка

    • Ленточная жатка

    • Жатка с режущим аппаратом

    Следующие шаги

    • Запчасти

      Оригинальные детали CASE IH можно приобрести у дилеров компании CASE IH по всему миру.

      Узнать больше
