Опрыскиватели серии Patriot

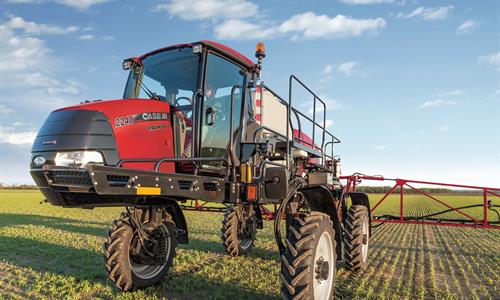

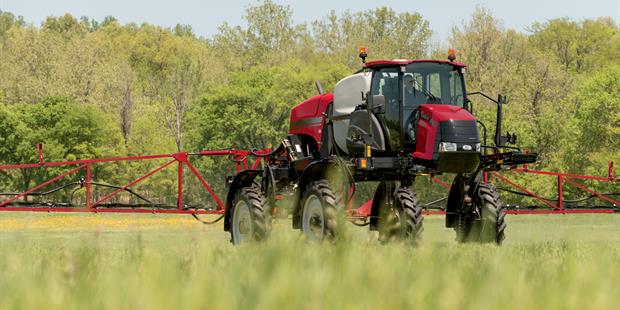

Опрыскиватель 3230 Patriot


ОПРЫСКИВАТЕЛЬ КЛАССА 2 С ПРЕВОСХОДНОЙ КОНСТРУКЦИЕЙ

Опрыскиватель, специально предназначенный для владеющих оборудованием операторов: Patriot 3230. Опрыскиватель Patriot 3230 разработан с учетом комфортной работы и обладает всеми необходимыми качествами: эффективностью, управляемостью, надежностью. Он имеет те же особенности, что и более крупные опрыскиватели Patriot, но может выполнять операции, недоступные большим опрыскивателям. Кроме того, он более прост в использовании и позволяет неопытным операторам быстрее добиться высокой эффективности и производительности. Это только часть качеств опрыскивателя Patriot 3230, которые помогут вам в работе.

Смотреть больше элементов

Лидер в отрасли

ПРИ ВНЕСЕНИИ ХИМИКАТОВ ВАЖНА УВЕРЕННОСТЬ В ТОМ, ЧТО ОБОРУДОВАНИЕ РАБОТАЕТ БЕЗОТКАЗНО.

Производителям сельхозпродукции и механизаторам известно, что своевременное внесение химикатов играет очень важную роль. Но зачастую в череде долгих дней выдается лишь небольшое окно для выполнения этой задачи. Поэтому вам необходим опрыскиватель, который позволит оптимизировать время и обеспечить точность в любых рабочих условиях. Опрыскиватели Patriot оснащены самой совершенной технологией опрыскивания на рынке. Функциональные опрыскиватели Patriot имеют высокие агротехнические показатели и позволяют быстро и эффективно выполнять работы.

Смотреть больше элементов

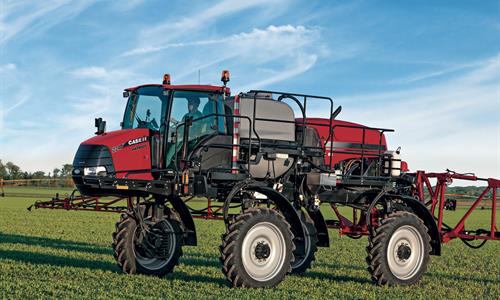

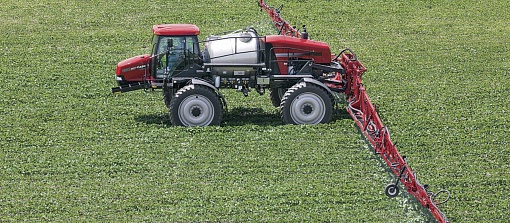

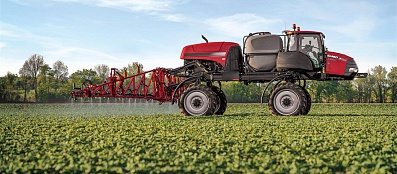

Конфигурация машины


ХАРАКТЕРНЫЙ ВНЕШНИЙ ВИД. НЕПРЕВЗОЙДЕННАЯ ПРОИЗВОДИТЕЛЬНОСТЬ.

Конфигурация с передним расположением кабины и задним расположением двигателя опрыскивателя Case IH Patriot придает ему отличительный вид и высокую производительность. Благодаря этой конструкции статический вес кабины и двигателя распределяется на передний и задний мосты. Динамический вес контейнера материала — это центр машины, поэтому вес распределяется между мостами, даже если контейнер заполнен, а стрелы выдвинуты. Благодаря равномерному распределению веса снижается образование колеи и уплотнение грунта в любых погодных условиях.

УСТРАИВАЙТЕСЬ ПОУДОБНЕЕ

  • Конструкция кабины Surveyor и мягкое движение позволит оператору дольше работать и меньше уставать.
  • Сиденье оператора и двигатель расположены на разных концах опрыскивателя, что означает тишину в кабине.

    • СВЕРХПРОЧНАЯ РАМА

  • Изготовлена из цельных сварных прямоугольных стальных труб.
  • Обеспечивает их прочность и долгий срок службы.
  • Прочная рама с малым прогибом не только защищает кабину, бак с продуктом и силовую установку от нагрузок в поле, но также служит устойчивым опорным элементом для установки штанг опрыскивателя.

    • ПРЕВОСХОДНАЯ ПОДВЕСКА

  • Пневматическая подвеска с продольным рычагом обеспечивает мягкий ход машины в любых условиях.
  • Система подвески отлично амортизирует вертикальные и поперечные нагрузки по сравнению с аналогами.
  • Дополнительная активная подвеска идеально подходит для выполнения легкой работы на холмистой местности.

    • КОНСТРУКЦИЯ ШТАНГИ ДЛЯ РАБОТЫ В ТЯЖЕЛОМ РЕЖИМЕ

  • Оснащены прочными и жесткими штангами.
  • В основе их прочности и надежности лежит рама из больших трубок прямоугольного сечения с диагонально расположенными крупными опорными элементами, число которых уменьшено.
  • Независимая установка правой и левой штанг, а также полный отвод штанги и наконечника штанги обеспечивают хорошую сопротивляемость напряжению от нагрузки при работе в полях с неровной поверхностью.

    • РАВНОМЕРНОЕ РАСПРЕДЕЛЕНИЕ ВЕСА

  • Благодаря конструкции с передним расположением кабины и задним расположением двигателя машина оставляет почти незаметный след, но при этом сохраняет высокую производительность.
  • Благодаря равномерному распределению веса работа в полях выполняется быстрее и в больших объемах, и при этом снижается образование колеи и уплотнение грунта.

    • Смотреть больше элементов

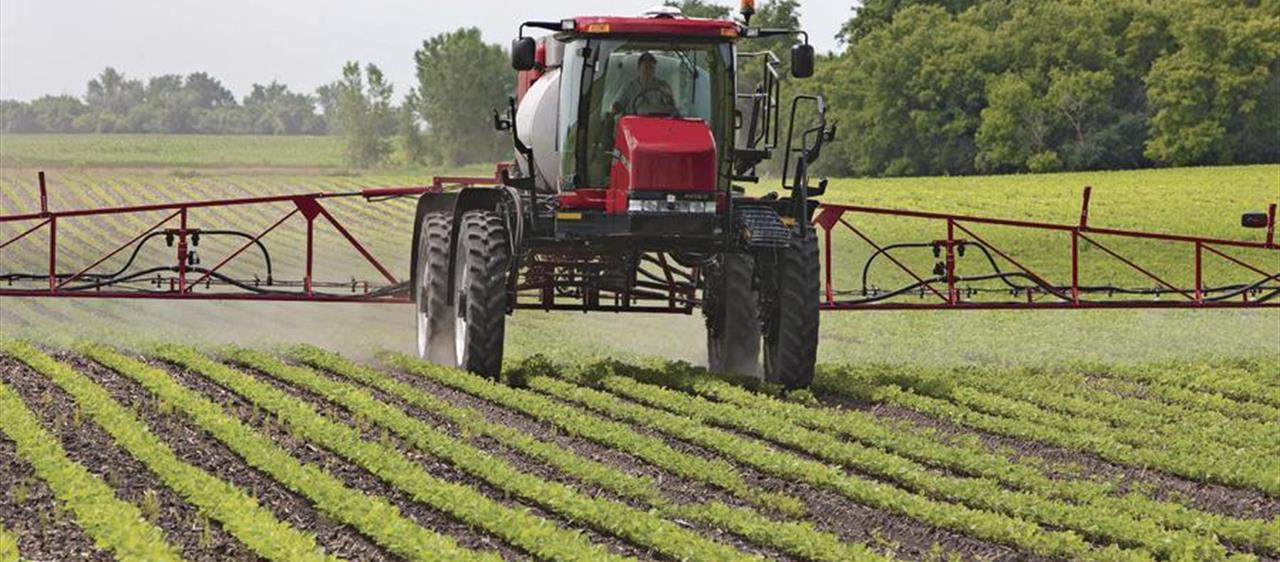

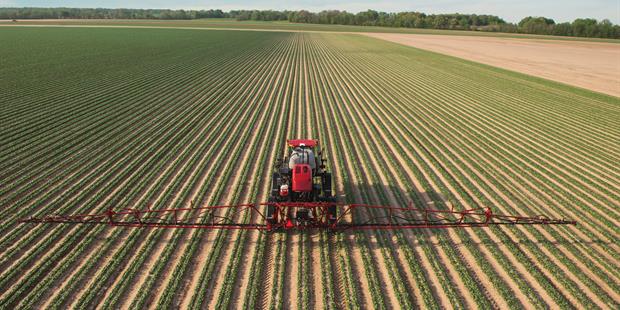

    Quality of Application

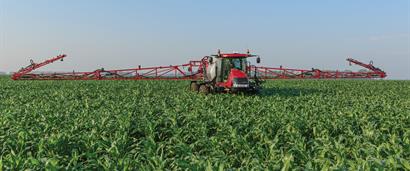

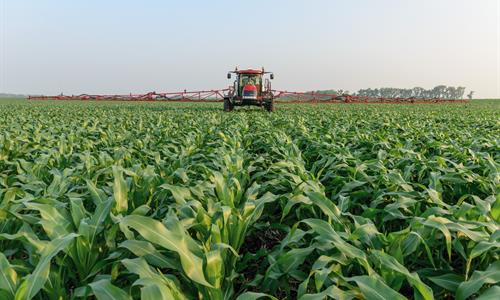

    НАСКОЛЬКО ШИРОК АССОРТИМЕНТ ШТАНГ? ДОСТАТОЧНО ШИРОК.

    Компания Case IH предлагает выбрать ширину штанги и дополнительные параметры для выполнения любого вида работ. Все штанги изготовлены из прочных, износостойких параллельных рычагов, которые исправно прослужат не один год. Усовершенствованный дизайн штанги и подвески опрыскивателей Patriot обеспечивает непревзойденную мощность без лишнего веса и возможность использования широкого диапазона высоты опрыскивания для различных культур и условий, позволяя управлять положением штанги на любой скорости. Это значит, что даже при поворотах на большой скорости наконечники штанги не заденут грунт.



    СИСТЕМА ACCUBOOM

  • Система автоматического управления секциями штанги AccuBoom автоматически отключает секции штанги, когда опрыскиватель входит в уже обработанную область, а затем включает секции при выходе из этой области.
  • Система AccuBoom может использоваться на распрыскивателях Patriot, оснащенных контроллерами внесения Case IH Viper 4 или AFS Pro 700 и системой GPS.

    • СИСТЕМА AUTOBOOM

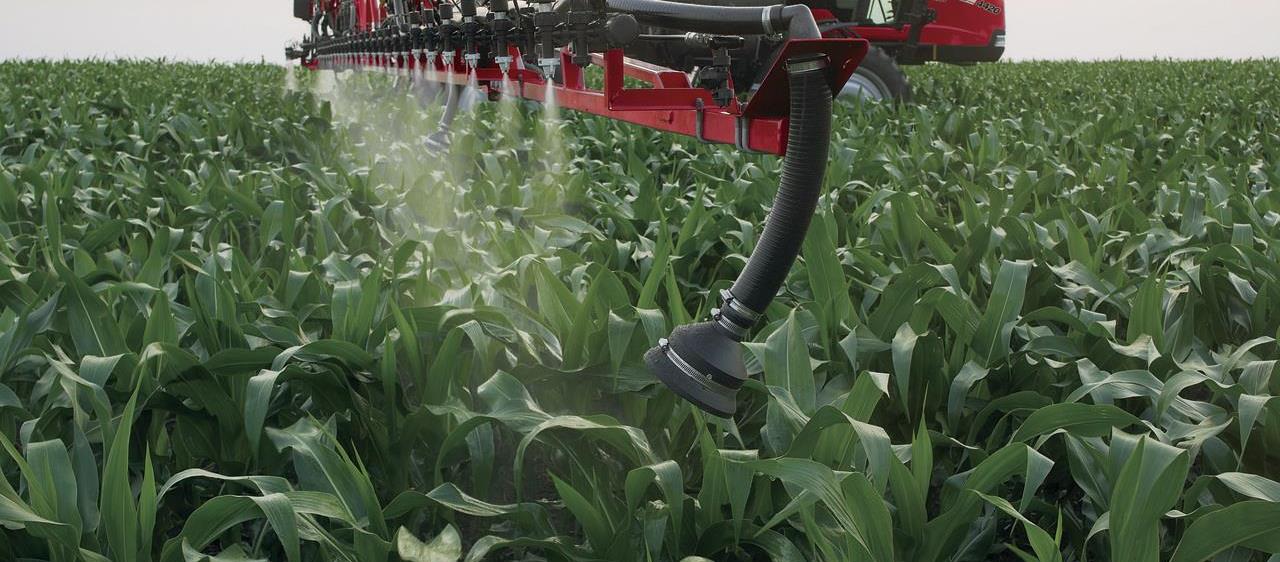

  • Система автоматического управления высотой штанги AutoBoom распознает изменения высоты грунта и соответствующим образом изменяет высоту штанги.
  • Это не только снижает уровень утомляемости оператора и износа машины, но и увеличивает точность и степень покрытия внесения.
  • Настройте систему AutoBoom, установив дополнительные ультразвуковые датчики или копирующие колеса для обеспечения ровного опрыскивания.
  • Это обеспечит оптимальное внесение и увеличит срок службы штанги.

    • patriot-features-04-2.jpg

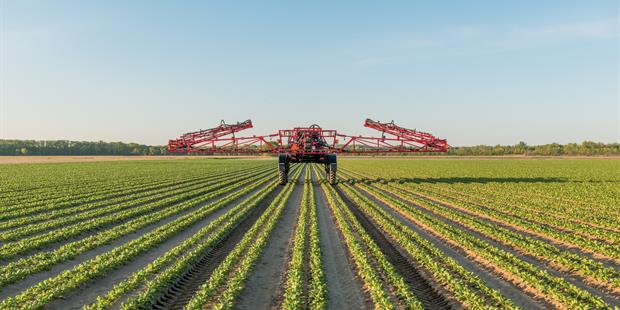

    СИСТЕМА AUTOFOLD PLUS

  • Система складывания/раскладывания AutoFold Plus является частью комплекта штанги распрыскивания Case IH 36,5 м (120 футов).
  • Одним нажатием переключателя внутренняя, средняя и внешняя секции полностью раскладываются, а высота центральной секции уменьшается до последнего установленного значения всего за 30 секунд.
  • Благодаря функции возврата к значению высоты можно не думать о высоте штанги при перемещении по полю.

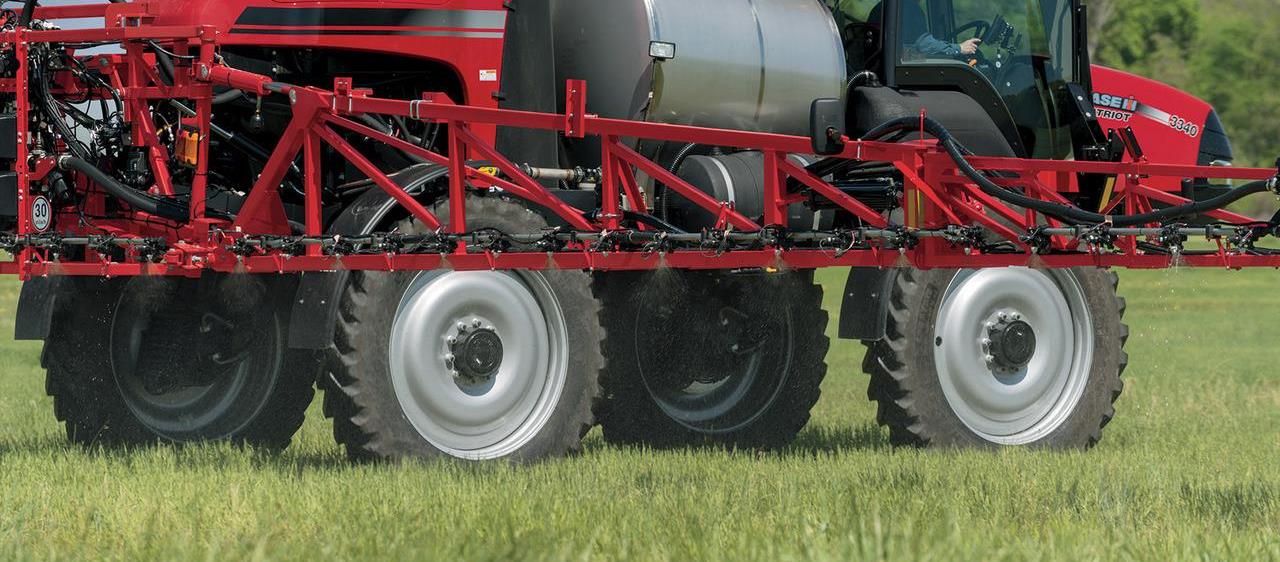

    • КОНСТРУКЦИЯ С ПАРАЛЛЕЛЬНЫМИ РЫЧАГАМИ

  • Штанги Patriot обладают повышенной прочностью и долгим сроком службы.
  • Конструкция с параллельными рычагами обеспечивает необходимую производителям и продавцам универсальность благодаря диапазону смещения, достигающему 1,65 м (65 дюймов) для моделей 3330/4430 и 1,60 м (63 дюйма) для моделей 3230 для опрыскивания перед посадкой, после цветения и в промежутках между ними.

    • Смотреть больше элементов

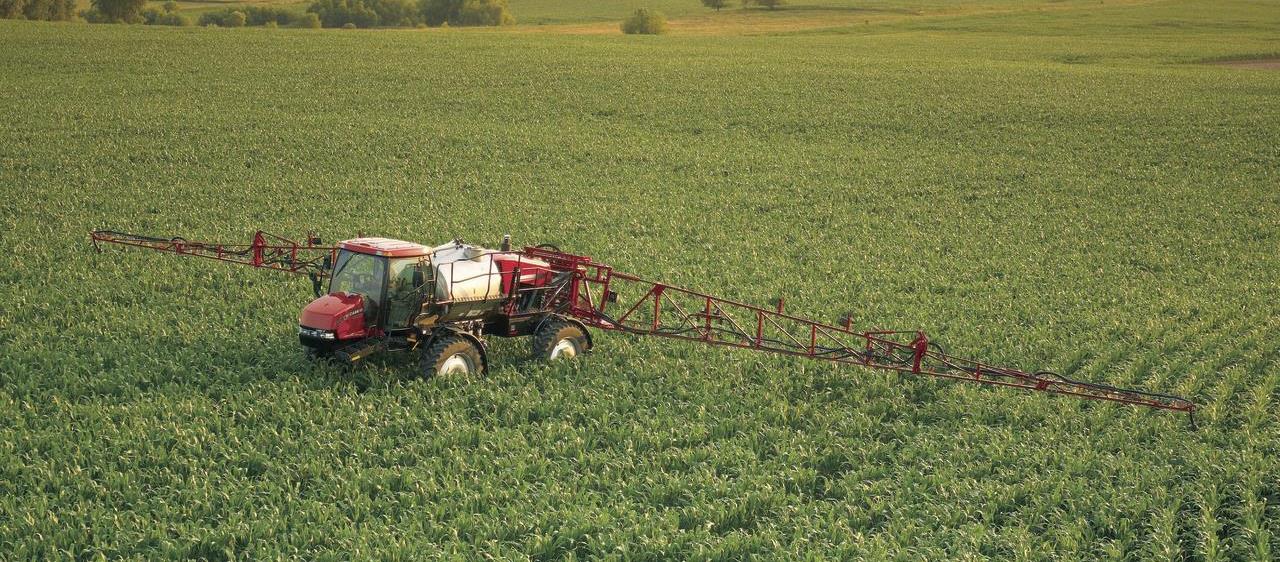

    AIM Command


    СИСТЕМА ОПРЫСКИВАНИЯ AIM COMMAND ВЫВОДИТ ТОЧНОСТЬ НА НОВЫЙ УРОВЕНЬ.

    Благодаря высоким агротехническим показателям опрыскиватели Case IH Patriot обеспечивают высокую эффективность опрыскивания. На достижение этой цели направлены такие свойства опрыскивателя, как конструкция штанги с параллельными рычагами и система автоматического управления высотой штанги AutoBoom, однако самым значительным его преимуществом является дополнительная система опрыскивания AIM Command. Система опрыскивания AIM Command позволяет получить больше от каждого бака продукта, каждого литра топлива, каждого часа рабочего дня. Система обеспечивает оптимизированные нормы внесения в сложных полевых и погодных условиях и максимальную скорость опрыскивания. Все это позволяет неизменно добиваться лучшего качества внесения на увеличенной площади.


    МГНОВЕННОЕ УПРАВЛЕНИЕ УРОВНЕМ ПОТОКА

  • Для управления уровнем потока система AIM Command автоматически регулирует длительность импульса с помощью соленоида на корпусе форсунки.
  • Это обеспечивает постоянную норму внесения с конкретным, стабильным значением давления даже при изменении скорости опрыскивателя и состояния поля.

    • УЛУЧШЕННАЯ ТЕХНОЛОГИЯ ОПРЫСКИВАНИЯ

  • Работая с самой точной системой внесения, вы сможете ощутить совершенно новый уровень контроля.
  • Система AIM Command обеспечивает стабильные нормы внесения и давления даже при изменении скорости.

    • НЕЗАВИСИМОЕ УПРАВЛЕНИЕ ДАВЛЕНИЕМ

  • Постоянное давление при опрыскивании поддерживается благодаря независимой системе управления давлением.
  • Процессор системы AIM Command использует насос материала опрыскиватель для управления давлением независимо от нормы внесения и скорости движения.

    • patriot-features-05-2.jpg

    УДОБСТВО РАБОТЫ С AIM COMMAND

  • Три удобно расположенных переключателя позволяют управлять системой с помощью кончиков пальцев.
  • Для выбора системы AIM Command или обычных параметров опрыскивания или давления.

    • УСОВЕРШЕНСТВОВАННАЯ СИСТЕМА ВЫРАВНИВАНИЯ ПРИ СМЕЩЕНИИ

  • Изменение погоды и ветра может привести к ухудшению управления типом опрыскивания.
  • С помощью AIM Command можно выбрать одно из двух предустановленных значений давления для выравнивания при смещении на ходу.

    • ДОКАЗАННАЯ ПРОИЗВОДИТЕЛЬНОСТЬ

  • Можно увеличивать среднюю скорость перемещения по полю на одну, две или три мили в час, не заботясь об изменении давления.
  • Благодаря независимому управлению скоростью, давлением и потоком AIM Command увеличивает производительность опрыскивателей и снижает расходы на каждый обработанный гектар.

    • patriot-features-05-3.jpg

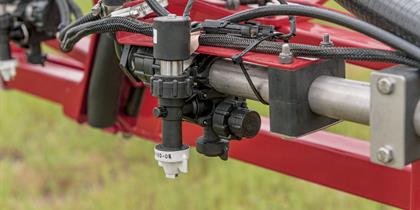

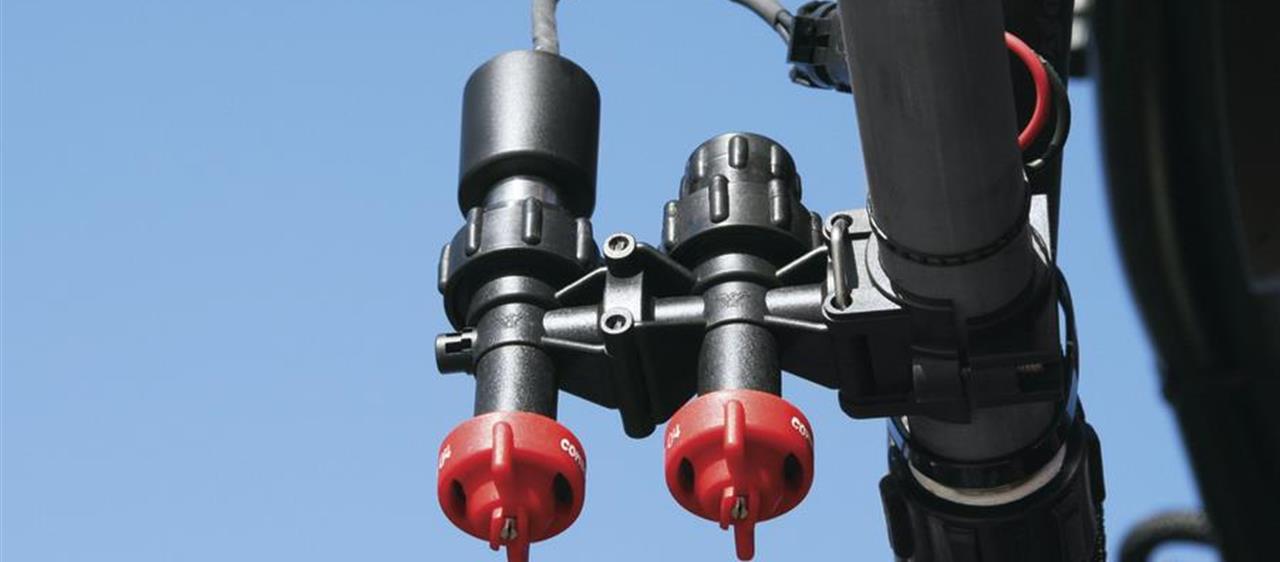

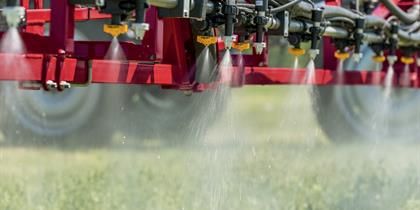

    КОРПУСЫ ФОРСУНОК WILGER COMBO-RATE

  • Форсунки Wilger Combo-Rate доступны для всех опрыскивателей Case IH серии Patriot.
  • На протяжении 30 лет компания Wilger разрабатывает высококачественные компоненты для опрыскивания.

    • СОБЛЮДЕНИЕ ТОЧНОЙ НОРМЫ ВНЕСЕНИЯ

  • Стабильность давления в штанге и размера капель контролируется в диапазоне скоростей 8:1.
  • Система AIM Command обеспечивает лучшее внесение на каждом участке поля.
  • Это устранит возможность внесения пониженных или повышенных доз химикатов даже на поворотах и углах.

    • AIM COMMAND PRO

  • Помимо всех преимуществ AIM Command система AIM Command PRO обладает существенными улучшениями, повышая точность.
  • Поправка на поворотах: различные части штанги перемещаются с различной скоростью, они будут выполнять опрыскивание с необходимой скоростью на основе запланированной нормы;
  • контроль перекрытия полосы на отдельных форсунках; - уменьшены пропуски, излишнее распрыскивание и перекрытия; - предотвращение чрезмерного внесения, повреждения культуры; - потенциальная экономия химикатов; - экономия вложений помимо AccuBoom; - регулировка перекрытия от 0% до 100%.

    • Смотреть больше элементов

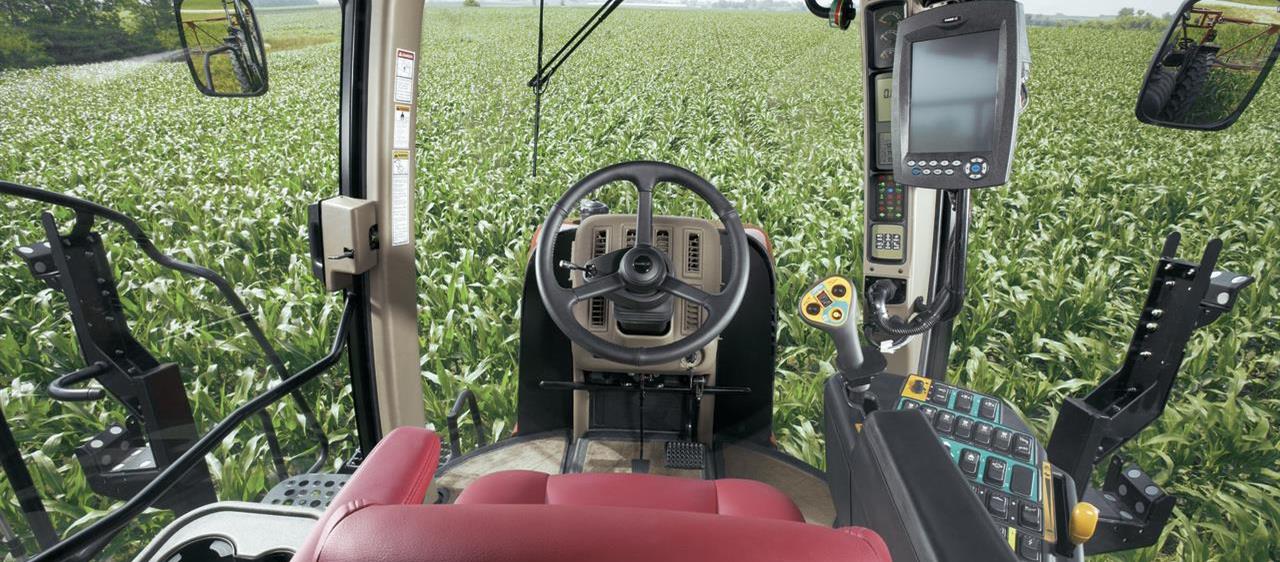

    РАБОЧАЯ СРЕДА ОПЕРАТОРА

    РАЗРАБОТАНО ДЛЯ КОМФОРТНОЙ РАБОТЫ.

    В условиях, когда для внесения выдается лишь небольшое окно и каждый час полевых работ на счету, комфорт оператора — это не роскошь, а необходимость. Именно поэтому конструкция опрыскивателей Patriot позволяет снизить степень утомляемости оператора и, следовательно, повысить производительность. Изогнутое тонированное лобовое стекло обеспечивает для оператора панорамный обзор и контроль над ситуацией. Благодаря эргономичному расположению приборов в зоне прямой видимости облегчается управление важными функциями, и оператор может сконцентрироваться на движении по полю. Кабины герметичны, поэтому воздух в них всегда чистый и свежий, а за счет системы автоматического регулирования температуры (стандартная комплектация для Patriot 4430; дополнительная комплектация для Patriot 3230 и 3330) и навесов создается прохладная и комфортная рабочая среда для оператора.


    ПОЛУЧИТЕ АБСОЛЮТНЫЙ КОНТРОЛЬ

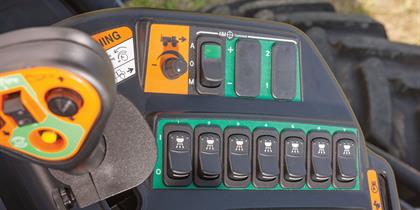

    Переключатели управления опрыскивателя расположены эргономично: они установлены непосредственно на сиденье оператора. Для работы одной рукой наиболее часто используемые элементы управления расположены на гидростатическом рычаге управления.

    AFS PRO 700

  • Дополнительный цветной дисплей AFS Pro 700, расположенный под рукой, обеспечивает полное управление.
  • Возможность выполнения следующих функций: - осуществление контроля и управление функциями наведения и нормой внесения; - отслеживание скорости движения; - отслеживание площади покрытия; - отслеживание других данных.
  • Можно выполнить эффективную интеграцию с программным обеспечением AFS для хранения, просмотра и управления данными точного земледелия, что обеспечит регулировку различных настроек в поле и улучшение показателей урожайности.

    • КОНСТРУКЦИИ СТОЕК

  • Сиденье для инструктора.
  • Сиденье с пневматической подвеской Optima.
  • Рулевая колонка с регулировкой по наклону и вылету.
  • Приборы и индикаторы на А-образной стойке.
  • Сенсорный монитор AFS Pro 700 (дополнительно).
  • Регулировка колеи (под крышкой подлокотника).
  • Приборная панель с правой стороны.
  • Гидростатический рычаг управления.
  • Климат-контроль.

    • CASE IH VIPER 4

    Переключатели управления опрыскивателя расположены эргономично, они установлены непосредственно на сиденье оператора. Для работы одной рукой наиболее часто используемые элементы управления расположены на гидростатическом рычаге управления.

    ПРИСАЖИВАЙТЕСЬ

  • Сиденье опрыскивателя Patriot с пневматической подвеской регулируется по положению, устойчивости и опоре для поясницы.
  • Модель Patriot 4430: - эксклюзивное правое поворотное сиденье с углом поворота 40 градусов, которое обеспечивает полный обзор поля на 180 градусов; - сиденье для инструктора можно сложить, если оно не используется, и получить удобную рабочую поверхность с подстаканниками.

    • CASE IH SCS 5000

  • Дополнительный контроллер Case IH SCS 5000 обеспечивает возможность быстрой визуальной проверки важнейших функций опрыскивателя, например, показаний стрелы и давления.
  • Положение переключателя секции стрелы позволяет оператору сфокусировать свое внимание на движении по полю.

    • Смотреть больше элементов

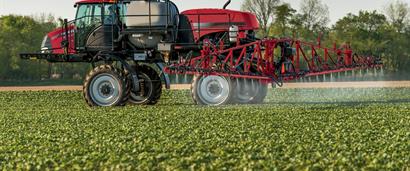

    Мощность и продуктивность


    ИДЕАЛЬНЫЙ БАЛАНС.

    Инженеры Case IH, разрабатывающие опрыскиватели Patriot, знают, что заказчикам необходим идеальный баланс. Вам требуется как высокая мощность, так и экономичность опрыскивателя, а также его продолжительный срок службы. Чтобы добиться такого сочетания, не нужна магия. Достаточно всего лишь правильно применить научные данные. Необходимо, чтобы рабочий объем двигателя и мощность соответствовали машине и трансмиссии. Дизельные двигатели Case IH FPT обеспечивают движущую силу для опрыскивателей Patriot, что позволяет достичь оптимальной эффективности при работе в поле и развивать достаточное тяговое усилие.


    ОПРЫСКИВАТЕЛЬ PATRIOT 4430 С ДВИГАТЕЛЕМ ОБЪЕМОМ 8,7 Л

    НОВЫЙ ОПРЫСКИВАТЕЛЬ, НОВЫЙ ДВИГАТЕЛЬ

  • Двигатель Case IH FPT 8,7 л с базовой мощностью 335 л.с. и пиковой мощностью 374 л.с. при 2000 об./мин.
  • Показатели новой модели на 12% превышают показатели базовой и пиковой мощности. Сравнение с предыдущими моделями.
  • Максимальный крутящий момент увеличен с 1383 Нм до 1470 Нм (с 1020 фут-фунтов до 1084 фут-фунтов) при 1500 об./мин. Прирост составляет более 5%.

    • РАЗРАБОТАНО ВЕДУЩИМ ПРОИЗВОДИТЕЛЕМ

  • Произведено с использованием дизельных двигателей, в которых реализованы инновационные технологические решения мирового уровня от FPT Powertrain Technologies: - компания FPT является ведущим мировым производителем двигателей с объемом производства более 2,6 миллиона двигателей в год; - является родственной компании Case IH.
  • Двигателями FPT снабжаются все тракторы Case IH с двигателями мощностью более 100 л.с. и все комбайны Case IH серии Axial-Flow.
  • Двигатели FPT обеспечивают эффективную передачу мощности для повышения отзывчивости и экономии топлива.

    • patriot-features-07-2.jpg

    ПРОВЕРЕННЫЙ ДВИГАТЕЛЬ ОБЪЕМОМ 6,7 ЛИТРА МОДЕЛЕЙ PATRIOT 3330 И 4430

    ДОКАЗАННАЯ ПРОИЗВОДИТЕЛЬНОСТЬ

  • Эти рядные силовые установки обеспечивают оптимальную эффективность при использовании в поле и максимальное тяговое усилие даже в самых тяжелых условиях.
  • Характеристики модели Patriot 3330: - линейный 6-цилиндровый двигатель Case IH FPT объемом 6,7 л с турбонаддувом, последующим охлаждением и электронным управлением; - модель 3330 развивает базовую мощность 250 л.с. (пиковая мощность 270 л.с.).
  • Характеристики модели Patriot 3230: - линейный 6-цилиндровый двигатель Case IH FPT объемом 6,7 л с турбонаддувом, последующим охлаждением и электронным управлением; - базовая мощность 165 л.с. (пиковая мощность 173 л.с.).

    • ГИДРОСТАТИЧЕСКАЯ СИСТЕМА ПРИВОДА

  • Имеет параллельную конструкцию с поперечным потоком и использует насосы переменной производительности и приводы, рассчитанные на высокую нагрузку.
  • При проскальзывании колес противобуксовочная система обеспечивает достаточный поток масла на противоположные колеса, чтобы проехать через тяжелый участок пути.

    • Смотреть больше элементов

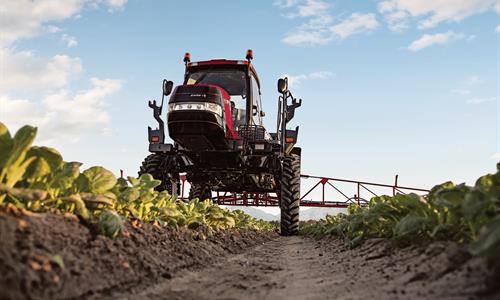

    Максимальное время безотказной работы

    ЕЖЕДНЕВНО БОЛЬШЕ ВРЕМЕНИ ДЛЯ ОПРЫСКИВАНИЯ.

    Время, потраченное на техническое обслуживание — это время, которое можно было бы провести в поле. Опрыскиватели Patriot оснащены центром комплексного обслуживания, который позволяет выполнить все операции обслуживания в одном месте. Необходимые соединения позволяют легко заполнить баки с уровня грунта. В стандартной конфигурациях опрыскиватели оснащены большими водопроводными шлангами, прямой прокладкой шлангов и минимальным количеством переходников и соединений, что уменьшает время заполнения баков. Опрыскиватели Case IH Patriot разработаны таким образом, что их техническое обслуживание можно выполнить быстро и эффективно для скорейшего возврата к работе.



    ВСЕ В ПРЕДЕЛАХ ДОСЯГАЕМОСТИ

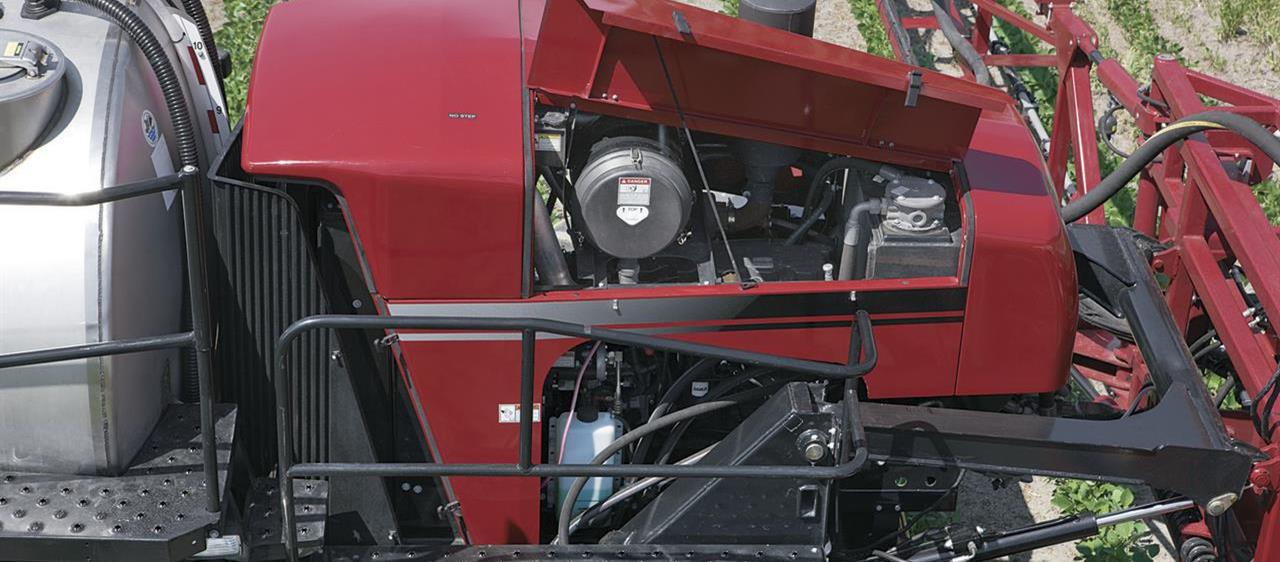

  • Конструкция с открытой архитектурой позволяет легко получить доступ к компонентам под рамой опрыскивателя.
  • Лестницы, мостки и платформы позволяют легко получить доступ к точкам сервисного обслуживания, расположенным на возвышении.
  • Простота обслуживания в поле.

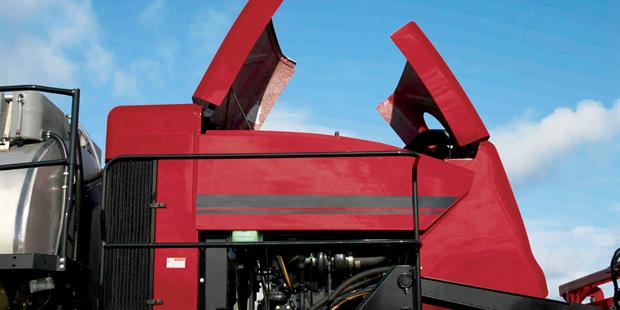

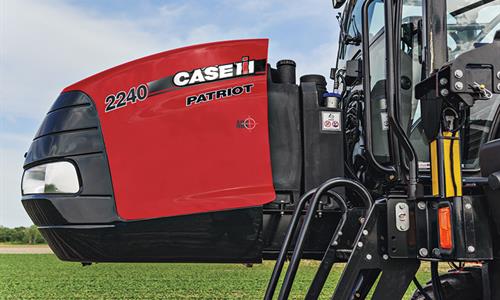

    • ЛЕГКОЕ ОТКРЫТИЕ КАПОТОВ

  • Опрыскиватели моделей Patriot оснащены легкими, легко открывающимися капотами, которые обеспечивают простой доступ к компонентам обслуживания.
  • Возможность быстро проверить компоненты и выполнить необходимое обслуживание, что позволит быстрее возобновить работу. Повышение производительности машины.

    • patriot-features-08-2.jpg

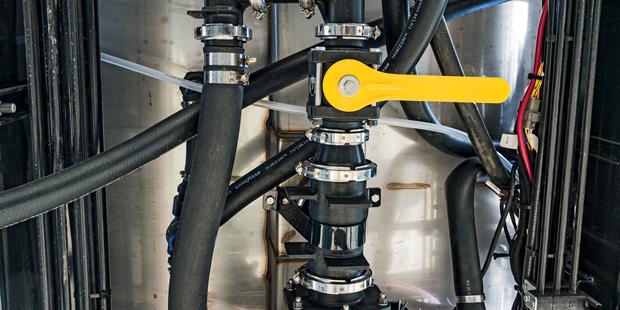

    УДОБНЫЙ ДОСТУП К ЭЖЕКТОРУ

  • Эжектор из нержавеющей стали с простым доступом разработан для обеспечения простой и эффективной работы.
  • Эжектор для подачи химикатов опускается до уровня груди, затем легко убирается и не мешает в работе.

    • ПРОСТАЯ КОНСТРУКЦИЯ КОРПУСА

  • Крышка люка топливного бака на опрыскивателях моделей Patriot сдвигается вперед и обеспечивает быстрый и простой доступ для заправки дизельным топливом и жидкостью для очистки дизельных выхлопных газов (DEF).
  • Топливные баки имеют большой размер, который позволяет выполнять опрыскивание на протяжении всего дня.

    • Смотреть больше элементов

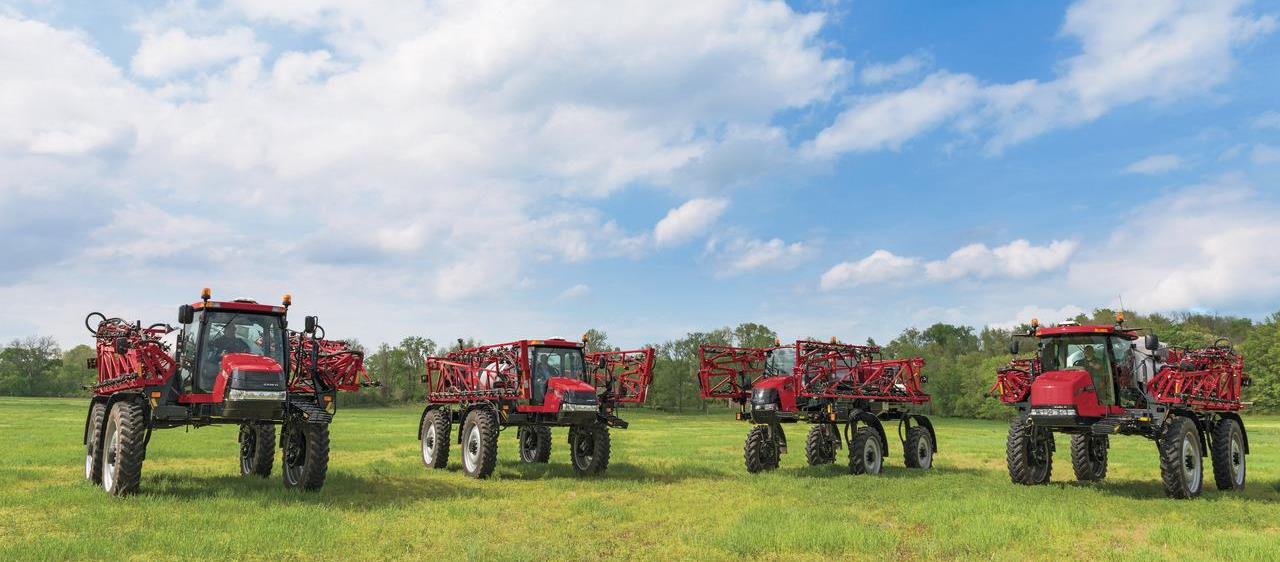

    Модели

    • Patriot 3230

      Patriot 3230

    • Patriot 3330

      Patriot 3330

    • Patriot 4430

      Patriot 4430

    Технические характеристики

    Patriot 3230 Patriot 3330 Patriot 4430
    Конфигурация
    Двигатель 6,7 л Case IH NEF, однорядный, 6 цилиндров, номинальная мощность 220 л.с. (164 кВт), пиковая, мощность 240 л.с. (179 кВт), максимальный крутящий, момент 1020 Нм, с турбонаддувом, с последующим, охлаждением и электронным управлением, дизельный, стандарт Tier 3 6,7 л Case IH NEF, однорядный, 6 цилиндров, номинальная мощность 250 л.с. (186 кВт), пиковая, мощность 270 л.с. (202 кВт), максимальный крутящий, момент 1070 Нм, с турбонаддувом, с последующим, охлаждением и электронным управлением, дизельный, стандарт Tier 3 Case IH FPT, 8,7 л, однорядный, 6 цилиндров, номинальная мощность 325 л.с. (243 кВт), пиковая, мощность 356 л.с. (266 кВт), максимальный крутящий, момент 1470 Нм, с турбонаддувом, с последующим. охлаждением и электронным управлением, дизельный, стандарт Tier 4 (дополнительно Tier 2)
    Привод Гидростатический штатный, на 4 колеса. Управление с бесступенчатой регулировкой обеспечивает, максимальное значение угла качающихся шайб колесного гидромотора при перемещении рычага гидроуправления в нейтральное положение. Максимальный пусковой момент при каждом запуске Гидростатический штатный, на 4 колеса. Управление с бесступенчатой регулировкой обеспечивает максимальное значение угла качающихся шайб колесного гидромотора при перемещении рычага гидроуправления в нейтральное положение. Максимальный пусковой момент при каждом запуске Гидростатический штатный, на 4 колеса. Управление с бесступенчатой регулировкой обеспечивает максимальное значение угла качающихся шайб колесного гидромотора при перемещении рычага гидроуправления в нейтральное положение. Максимальный пусковой момент при каждом запуске
    Регулировка колеи 305-399 см с гидравлическим управлением из кабины, с ручной остановкой с шагом 2,54 см на колесо 305-399 см с гидравлическим управлением из кабины, с ручной остановкой с шагом 2,54 см на колесо 305-399 см с гидравлическим управлением из кабины, с ручной остановкой с шагом 2,5 см на колесо
    Скорость движения 48 км/ч 48 км/ч 48 км/ч
    Сухой вес 10 332,8 кг 11 113 кг / 11 521 кг 12 256 кг, 12 936 кг
    Размер бака для раствора Конструкция из нержавеющей стали или стали с полимерным покрытием 3028 л Конструкция из нержавеющей стали 3785 л Конструкция из нержавеющей стали 4542 л
    Расстояние между Форсунками 50,8 см от центра или 50,8-76,2 см с расстоянием 76,2 см по центру 50 см от центра или 50-76 см с расстоянием 76 см по центру 50 см от центра или 50-76 см с расстоянием 76 см по центру
    Общая длина 8,5 м 8,5 м 8,9 м
    Общая высота 3,7 м 3,7 м 3,7 м
    Общая ширина Колеса втянуты: 3,5 м. Колеса выдвинуты: 4,5 м Колеса втянуты: 3,5 м. Колеса выдвинуты: 4,5 м Колеса втянуты: 3,5 м. Колеса выдвинуты: 4,5 м
    Колесная база 3,8 м 3,8 м 4,1 м
    Размер шин Доступны варианты 320/90 R46, 380/85 R46, 380/90 R46, 520/85 R38 и 650/65 R38 Доступны варианты 320/90 R46, 380/90 R46, 520/85 R38 и 650/65 R38 Доступны варианты 320/90R46, 380/90R46, 380/90R46 Michelin, 650/65R38 и 620/70R38
    Дорожный просвет 132 см 132 см 135 см
    Радиус поворота 7,1 м от средней линии заднего моста 7,1 м от средней линии заднего моста 7,5 м от средней линии заднего моста
    Длина штанги 18,3/27,4 м или 18,3/30,5 м с самовыравниванием 18,3/27,4 м, 18,3/30,5 м или 18,3/27,4/36,5 м с самовыравниванием 18,3/27,4 м, 18,3/30,5 м или 18,3/27,4/36,5 м с самовыравниванием
    Высота регулировки штанги 48-213 см 48-213 см 48-213 см
    Полный отвод штанги 30 градусов 30 градусов 30 градусов
    Отвод конца крыла 1,7 м / 3,2 м 1,7 м / 3,2 м / 2,7 м 1,7 м / 3,2 м / 2,7 м
    Подвеска 4-колесная независимая с продольным рычагом, стандартная по упругости и амортизации 4-колесная независимая с продольным рычагом, стандартная по упругости и амортизации 4-колесная независимая с продольным рычагом, стандартная по упругости и амортизации
    Рулевое управление Рулевое управление с гидроусилением с главным/подчиненным цилиндрами с перефазировкой Рулевое управление с гидроусилением с главным/подчиненным цилиндрами с перефазировкой Рулевое управление с гидроусилением с главным/подчиненным цилиндрами с перефазировкой
    Топливный бак 454 л 454 л 454 л
    Управление опрыскивателем Case IH SCS 5000, Case IH AFS Pro 700 или Case IH Viper Pro Case IH SCS 5000, Case IH AFS Pro 700 или Case IH Viper Pro Case IH SCS 5000, Case IH AFS Pro 700 или Case IH Viper Pro
    Насос продукта Гидромотор с центрифужным насосом с приводом от системы управлением продуктом Гидромотор с центрифужным насосом с приводом от системы управлением продуктом Гидромотор с центрифужным насосом с приводом от системы управлением продуктом
    Пенный маркер Система пенного маркера большого объема 208 л. Снабжение воздуха из турбонагнетателя Система пенного маркера большого объема 208 л. Подача воздуха от турбонагнетателя (стандартная комплектация) или воздушного компрессора с приводомот двигателя (дополнительная комплектация) Система пенного маркера большого объема 208 л. Подача воздуха от турбонагнетателя (стандартная комплектация) или воздушного компрессора (дополнительная комплектация)
    Промывочный бак 424 л 424 л 265 л
