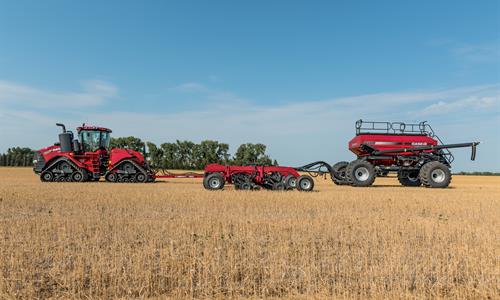

Пневматические бункеры

Эффективная пневматическая система


ТОЧНЫЕ И ЭФФЕКТИВНЫЕ СИСТЕМЫ ВЫСЕВАНИЯ

В тележках Precision Air® используется запатентованная технология дозирования с обратной тягой Case IH, которая разделяет продукт на равные доли по одной на каждую основную линию. Продукт смешивается с воздухом в параллельном потоке и плавно подается из дозатора в систему распределения. Брус мешалки обеспечивает постоянную плотность и подачу продукта к ролику дозатора.

Эта энергоэффективная система легко адаптируется к разным типам культуры и крупным пневматическим сеялкам.


ЭФФЕКТИВНОСТЬ ЗА ОДИН ПРОХОД

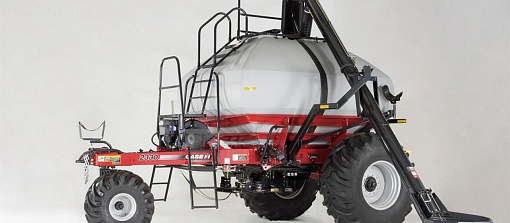

Наличие нескольких баков позволяет вносить семена, удобрения или гранулированные составы за один проход.

  • Тележки Precision Air 2230 имеют два стальных баков.
  • Тележки Precision Air 2280 и 2330 имеют два отлитых бака.
  • Тележки Precision Air 3380 и 3430 имеют три отлитых бака.

    • Внесение продуктов в смешанном виде или по отдельности методом одиночного или двойного распределения.

  • Двойное распределение позволяет вносить продукт в два разных места, например вносить удобрения снизу и сбоку ряда семян.

    • precision-air-carts-feature-01-2.jpg

    УПРАВЛЕНИЕ ПОТОКОМ ПРОДУКТА

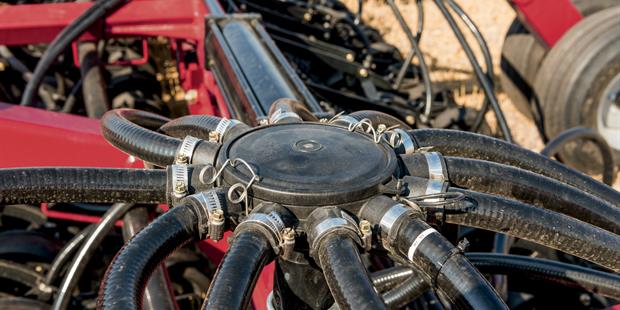

  • Распределители высокой текучести обеспечивают непревзойденный поток продукта и аккуратное управление внесением семян от первичных до вторичных линий. Кроме того, облегчается процесс очистки и обслуживания.
  • Каждый дозатор управляется воздушным клапаном для точной доставки продукта.
  • Управление скоростью воздушного потока и оптическим потоком продукта из кабины через систему является необязательным.

    • Смотреть больше элементов

    Дозирование продукта

    ПРЕИМУЩЕСТВА СИСТЕМ ДОЗИРОВАНИЯ CASE IH

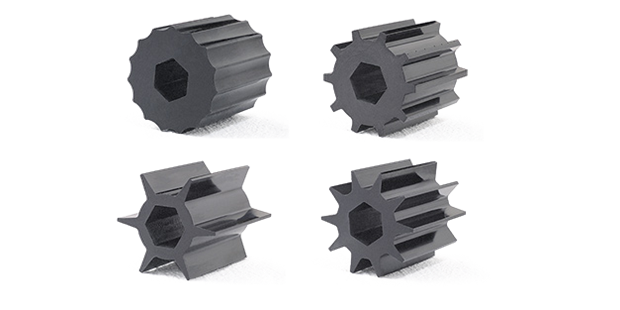

    Точное и эффективное дозирование разных продуктов благодаря четырем вариантам роликов дозатора. Поддерживаются продукты самого разного размера от самых маленьких семян кормовых культур до больших бобов, а также внесение разных удобрений.



    ОПЦИИ РОЛИКОВ ДОЗАТОРА

  • Распределители высокой текучести обеспечивают непревзойденный поток продукта и аккуратное управление внесением семян от первичных до вторичных линий. Кроме того, облегчается процесс очистки и обслуживания.
  • Каждый дозатор управляется воздушным клапаном для точной доставки продукта.
  • Управление скоростью воздушного потока и оптическим потоком продукта из кабины через систему является необязательным.

    • precision-air-carts-feature-02-2.jpg

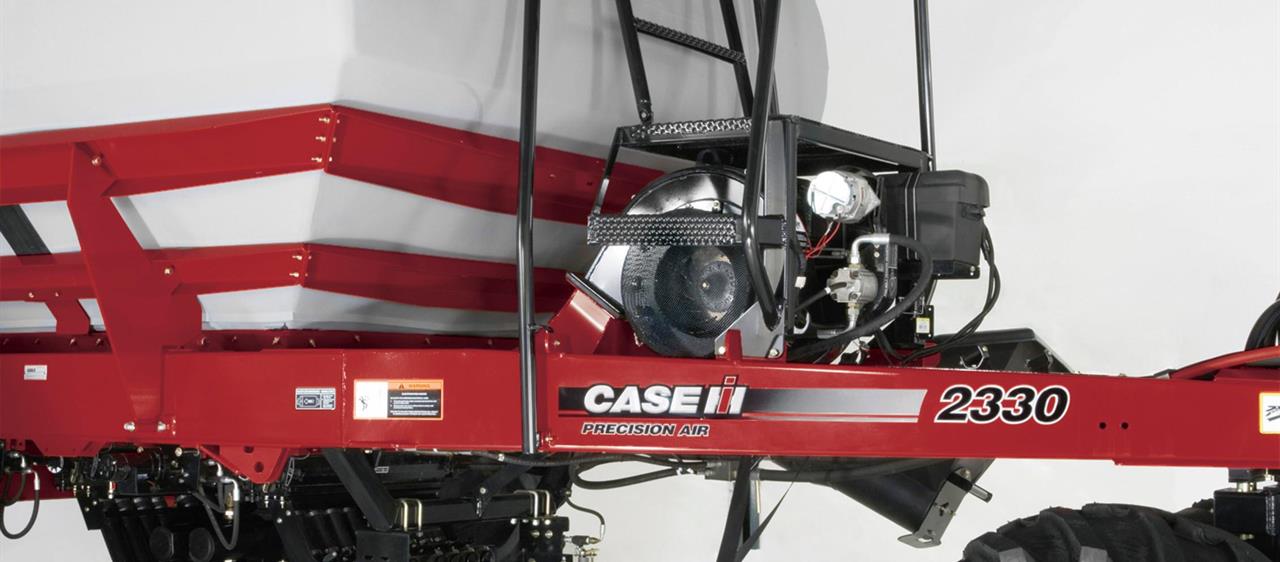

    СИСТЕМЫ ПРИВОДА

  • Механический ходовой привод легко контролируется из кабины с помощью электрического сцепления.
  • Электропривод переменной скорости с гидроусилителем управляется из кабины с помощью дисплея AFS® Pro 600 или AFS 200:
  • точное дозирование и оперативное регулирование выполняется с помощью независимого привода для каждого дозатора.

    • Смотреть больше элементов

    Отслеживание в кабине


    УПРАВЛЕНИЕ СИСТЕМАМИ PRECISION AIR® ИЗ КАБИНЫ

    Мониторы Case IH AFS® Pro 700 и AFS 200 позволяют управлять всеми функциями системы Precision Air® из кабины. Для взаимодействия с системой автоматического наведения Case IH AFS AccuGuide™ используйте монитор Pro 700. Оба монитора отображают все функции пневматической тележки и внесения семян/удобрений.

    ДВА ВАРИАНТА МОНИТОРОВ

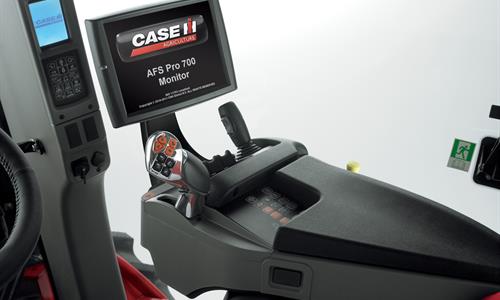

  • Высококачественный дисплей AFS Pro 700 оснащен цветным сенсорным экраном диагональю 26 см. Он взаимодействует со всеми функциями системы Precision Air, а также системы автоматического наведения AFS AccuGuide™.
  • Дисплей AFS 200 оснащен цветным экраном диагональю 18 см, совместимым с ISO 11783, который позволяет управлять всеми функциями системы Precision Air.
  • Оба монитора отображают уровни в бункерах, скорость вращения вентилятора, скорость движения, скорость отдельных роликов дозатора, норму внесения, скорость воздуха, обработанную площадь (для одного бака, поля, сезона, за весь срок службы машины), оставшееся количество продукта или площади.

    • Загрузка тележки

    ПРОСТАЯ ЗАГРУЗКА

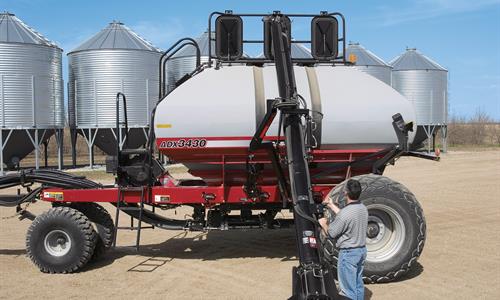

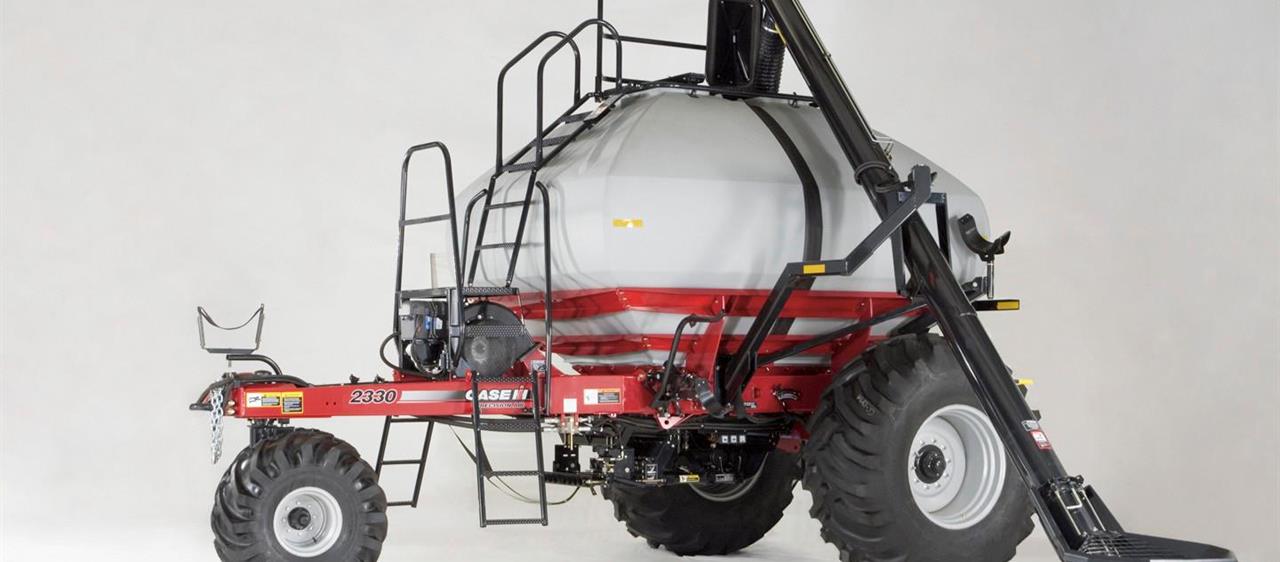

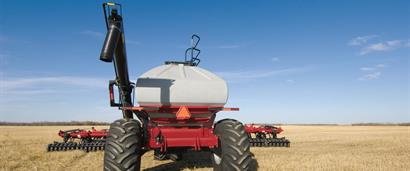

    20- или 25-сантиметровый высокопроизводительный шнек тележки Precision Air® позволяет легко загружать семена в тележку. Шнек выдвигается для загрузки семян или удобрений в баки или подводится вниз для разгрузки.

    ЗАГРУЗКА И РАЗГРУЗКА С ПОМОЩЬЮ ШНЕКА

  • 25-сантиметровый шнек с чашевидной стальной шнековой спиралью обеспечивает быструю загрузку. (Тележка Precision Air 2230 оснащена 20-сантиметровым шнеком со стальной или пластиковой спиралью для аккуратной погрузки хрупких культур).
  • Простая регулировка и точный контроль скорости вращения шнека с помощью поворотного гидравлического клапана.

    • precision-air-carts-feature-04.jpg

    Конструкция тележки

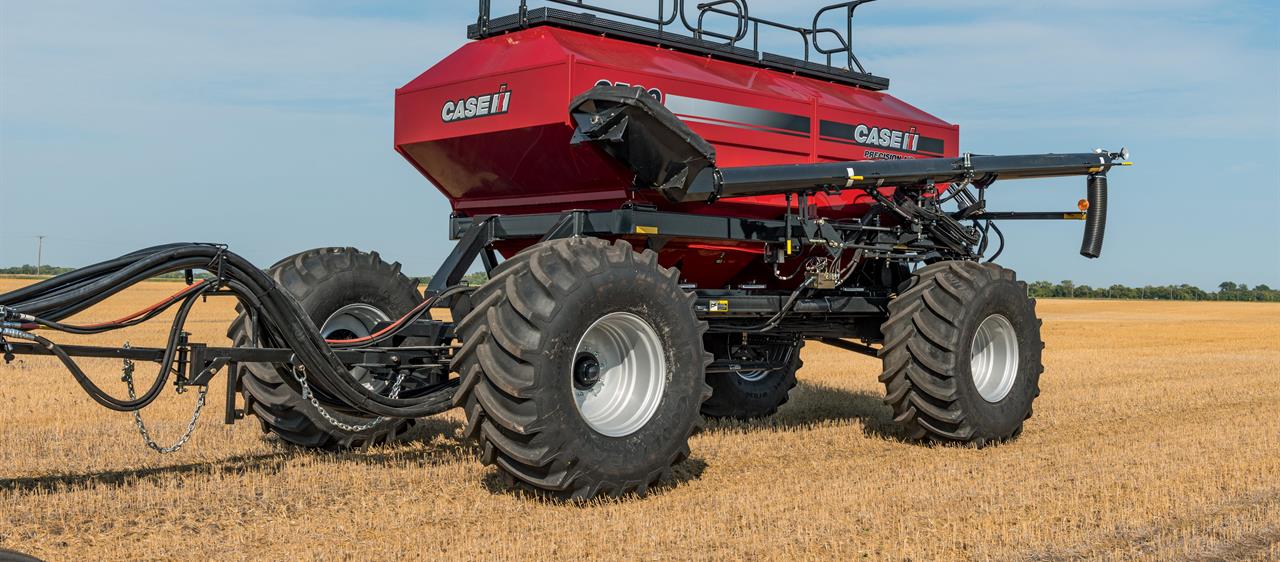

    НАДЕЖНОСТЬ И МАНЕВРЕННОСТЬ

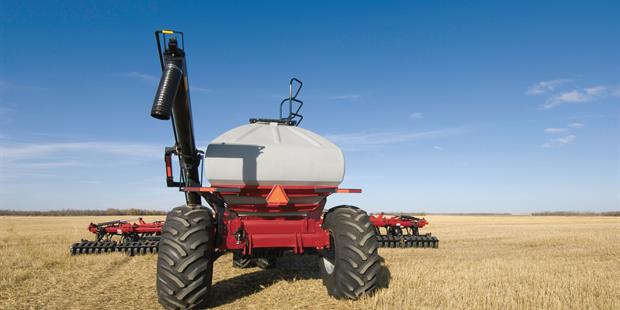

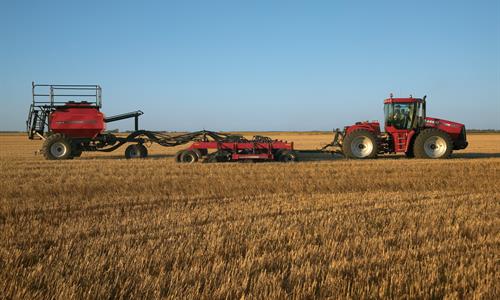

    Надежное шасси и малая длина, повышающая маневренность, в сочетании с большой шириной обеспечивают хорошую проходимость и устойчивость тележек Precision Air®. Пневматическую тележку можно буксировать между трактором и сеялкой или за сеялкой для улучшения обзора.

    Тележки Precision Air лидируют в отрасли за счет удобства эксплуатации и безопасной конструкции платформы. Тележки оснащены большими люками бака для простой очистки. Люки легко открываются и герметично закрываются. Быстроразъемные соединения обеспечивают простое и быстрое подключение тележки к оборудованию для посева и ленточного внесения.


    БАКИ

    Внесение семян, удобрений или гранулированных составов за один проход благодаря возможностям тележек Precision Air.

  • Тележка Precision Air 2230 оснащена двухсекционным стальным баком с соотношением 60/40 для одиночного или двойного внесения.
  • Тележки Precision Air 2280 и 2330 оснащены полиэтиленовыми баками с соотношением 57/43, изготовленными методом центробежной формовки.
  • Тележки Precision Air 3380 и 3430 включают три интегрированных полиэтиленовых бака, в которых можно перевозить отдельные продукты для одиночного или двойного внесения.

  • Быстрое наполнение и очистка баков, а также простая их перевозка.

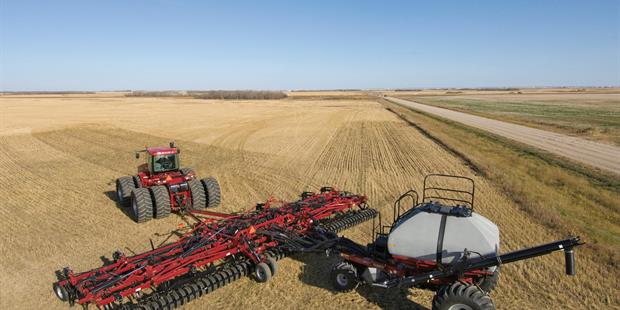

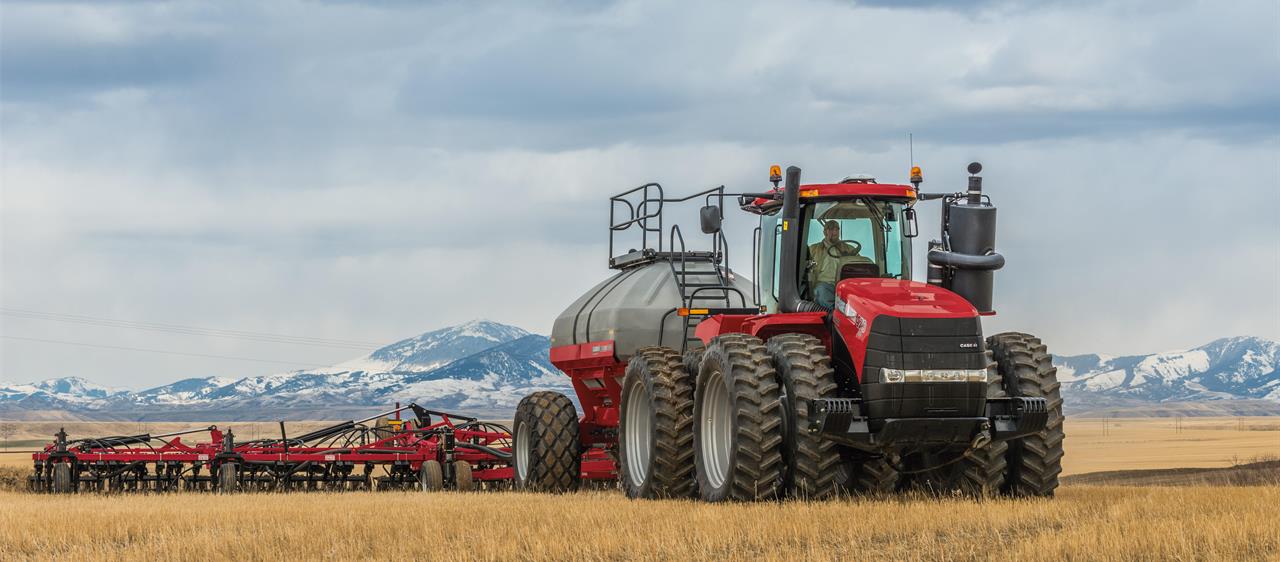

    • Возможность буксировки сзади или посередине:

  • два бака можно буксировать непосредственно позади трактора или перед сеялкой (буксировка посередине), что выгодно, поскольку сеялка является последним орудием, проходящим над полем;
  • пневматическую тележку также можно поместить позади сеялки (буксировка сзади) для лучшего обзора процесса посева.

    • precision-air-carts-feature-05-2.jpg

    ПРОХОДИМОСТЬ И УСТОЙЧИВОСТЬ

  • Плавное и устойчивое перемещение по любой поверхности благодаря ширине шасси 305 см (120 дюймов) и широкому выбору шин.
  • Возможности оснащения задними шинами включают одиночный «всесезонный» грунтозацеп R3, одиночный низкий «тракторный» грунтозацеп или двойной «тракторный» грунтозацеп.

    •
    Смотреть больше элементов

    Модели

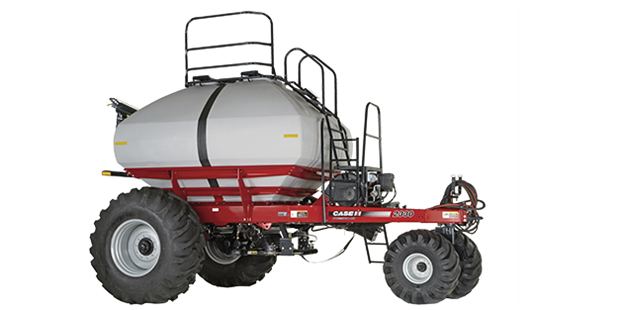

    • Precision Air 2230

      Precision Air 2230

    • Precision Air 3380

      Precision Air 3380

    • Precision Air 3430

      Precision Air 3430

    Технические характеристики

    Precision Disk 500 9,15 м (30 футов) Precision Disk 500 12,19 м (40 футов)
    Конфигурация
    Тип бака Буксируемый сзади или между пневматическими тележками Буксируемый сзади или между пневматическими тележками
    Расстояние между рядами 19,05 см для комплектации на заказ 19,05 см для комплектации на заказ
    Каркас (Рама)
    Прибл. вес (пустой) 19,05 см - 8900 кг 19,05 см - 11 250 кг
    Тип сложения Один сгиб Один сгиб
    Гибкость крыльев Гибкость 3 секций (10° вниз и 15° вверх) Гибкость 3 секций (10° вниз и 15° вверх)
    Сцепка Плавающая Плавающая
    Высота в транспортном положении 3,63 м 4,2 м
    Ширина в транспортном положении 3,65 м 5,63 м
    Комплект шин (стандартный) Все шины устойчивы к воздействию жнивья. Количество: всего 12 колесПередняя часть несущей рамы - двускатные колеса 12,5 Lx l5 на самоориентирующихся неразрезных мостах. Передние и задние каждого крыла - односкатные колеса 12,5 Lx 15 (передние самоориентирующиеся). Задняя часть несущей рамы - двускатные колеса 18 Lx 16,1 на неразрезных мостах Все шины устойчивы к воздействию жнивья. Количество: всего 12 колесПередняя часть несущей рамы - двускатные колеса 12,5 Lx l5 на самоориентирующихся неразрезных мостах. Передние и задние каждого крыла - односкатные колеса 12,5 Lx 15 (передние самоориентирующиеся). Задняя часть несущей рамы - двускатные колеса 18 Lx 16,1 на неразрезных мостах
    Комплект шин высокой проходимости (на заказ) Все шины устойчивы к воздействию жнивья. Количество: всего 16 колес. Передняя часть несущей рамы - двускатные колеса 12,5 Lx 15 на самоориентирующихся мостах с балансирами. Передние и задние каждого крыла - двускатные колеса 12,5 Lx 15 на мостах с балансирами (передние самоориентирующиеся). Задняя часть несущей рамы - двускатные колеса 18 Lx 16,1 на мостах с балансирами Все шины устойчивы к воздействию жнивья. Количество: всего 16 колес. Передняя часть несущей рамы - двускатные колеса 12,5 Lx 15 на самоориентирующихся мостах с балансирами. Передние и задние каждого крыла - двускатные колеса 12,5 Lx 15 на мостах с балансирами (передние самоориентирующиеся). Задняя часть несущей рамы - двускатные колеса 18 Lx 16,1 на мостах с балансирами
    Система контроля
    Система привода дозатора На основе пневматических тележек (механический или гидравлический привод) На основе пневматических тележек (механический или гидравлический привод)
    Система отображения Дисплей AFS Pro 700 или с поддержкой ISO11783 Дисплей AFS Pro 700 или с поддержкой ISO11783
    Монитор потока Дополнительный мониторинг первичного или вторичного проходов Дополнительный мониторинг первичного или вторичного проходов
    Расширенный график износа На заказ На заказ
    Сошники
    Минимальные требования к мощности МОМ (в л.с.) 19,05 см - 195 л.с. 19,05 см - 260 л.с.
    Рабочая скорость 8-12,7 км/ч 8-12,7 км/ч
    Регулировка глубины На каждый сошник 0-8,9 см, 14 шагов с единой T-образной рукояткой На каждый сошник 0-8,9 см, 14 шагов с единой T-образной рукояткой
    Вертикальный ход рядкового агрегата (от поверхности) 21,6 см вверх; 29,2 см вниз 21,6 см вверх; 29,2 см вниз
    Дорожный просвет до сошника 21,6 см 21,6 см
    Прижимное давление рядкового агрегата 73-181 кг 73-181 кг
    Регулировка прижимного давления на ряд Гидравлическая одноточечная (на заказ - в кабине) - 1379-9653 кПа Гидравлическая одноточечная (на заказ - в кабине) - 1379-9653 кПа
    Раскрывающий диск 45,72 см с односторонним скосом кромки 7° 45,72 см с односторонним скосом кромки 7°
    Закрывающая система Двухреберная, одиночное колесо Двухреберная, одиночное колесо
    Давление закрывающей системы 3 настройки: 27, 34, 39 кг 3 настройки: 27, 34, 39 кг
